光模块出货瓶颈与NPO概率贴现:从法拉第旋片、光源芯片到晶振供应链

本期材料的重点不是给出一个单一结论,而是拆解光模块产业链中几个正在影响2026至2027年预期的关键变量:出货量是否低于市场估算、NPO如何影响可插拔光模块、CPO由谁推动、DSP功能会不会消失,以及晶振这类小型配套元器件在光模块中到底有多大价值。

更核心的研究方法是把总带宽需求、产品形态切换、供应链瓶颈和估值概率贴现放在同一个框架下。AI集群总带宽需求继续向上,但单一产品形态、单一机构预测和单一元器件机会,都不能被简单线性外推。

因此,文章会用较长篇幅保留原始材料中的关键论证:光模块出货的真实短板、NPO的光电协同难度、国内去DSP诉求、CPO的先进封装约束、Tower与旭创的12英寸合作,以及晶振供应格局和国产替代难度。

01|2026年光模块出货仍会上行,但不能用单一数字判断行业景气

围绕2026年光模块出货量,市场经常把焦点放在某一个数字上,例如全年1.6T到底是1500万只、2000万只还是2500万只。但产业现实是,光模块出货量每年年初的预测和最终落地数据经常出现较大偏差,过往几百万只的偏差并不罕见,极端情况下甚至可能出现千万只级别差异。

核心原因在于800G和1.6T产能之间可以动态调节,厂商会根据客户需求、交换机交付节奏、CSP工程建设进度和上游物料供给情况调整产品组合。1.6T的毛利率更高,800G的成熟度更高,两者都是满足总带宽需求的载体,不能脱离总通量需求单独看某一类产品。

更稳妥的判断框架是:今年1.6T实际交付大概率高于早期1350万只的保守测算,但具体数值无法精确。行业长期主线仍然是AI集群带宽总需求持续上行,而不是某一份报告中的单一出货数字。

02|真正影响出货的瓶颈不在普通交换机芯片,而在配套供应链

从产业链反馈看,2026年光模块出货量确实存在低于市场整体乐观估算的风险。但这个风险的核心来源,并不是普通交换机芯片,而是更细分的配套供应链环节。

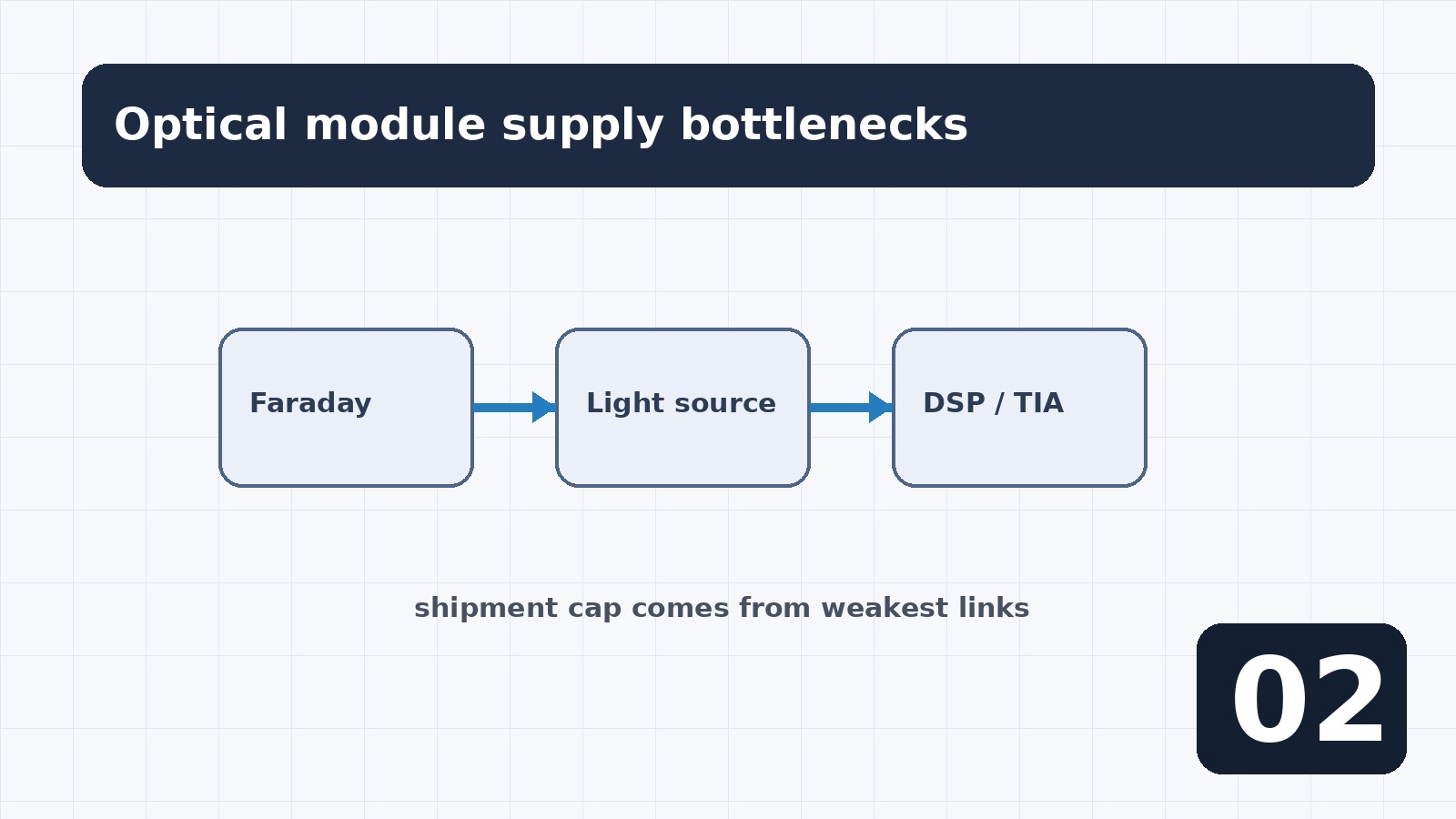

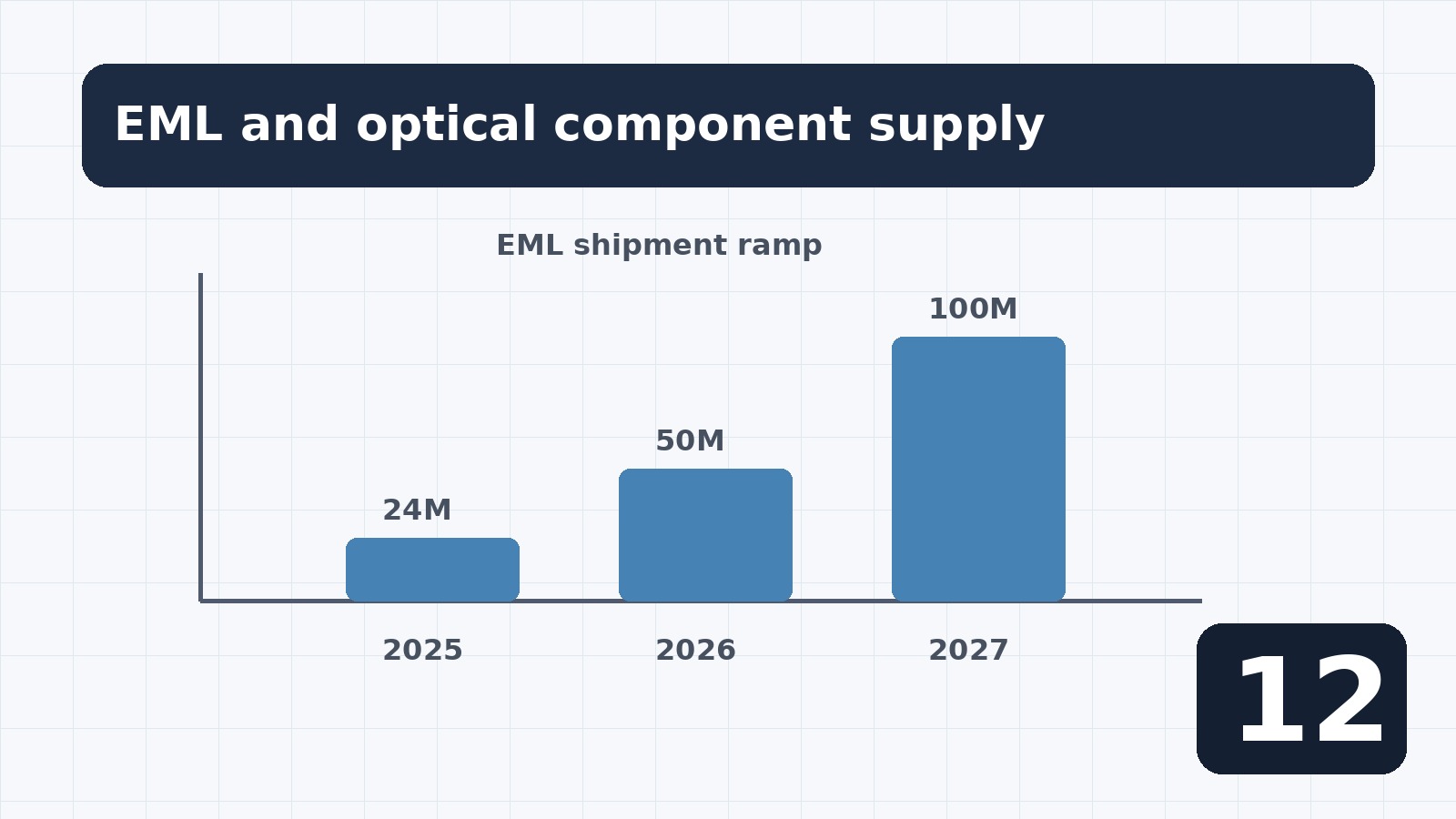

当前最值得关注的瓶颈主要集中在两个方向:一是光隔离器中的核心元件法拉第旋片,二是光源端的各类芯片。其他环节也存在紧缺,但很多已经被市场广泛讨论,边际分析价值有限。

法拉第旋片属于光隔离器中的关键材料/器件,直接关系到光路稳定性;光源芯片则决定光模块、硅光、CPO/NPO等多类方案的供给上限。这类小环节往往不显眼,却可能成为全链条产能释放的短板。

03|今年出货量波动不决定明年产能规划,市场恐慌来自跨界扩产

今年某一类产品出货量的小幅波动,并不会直接决定明年的行业产能规划。光模块厂商对2027年的产能布局,早在2026年就已经陆续启动,设备采购、产线建设、人员培训、供应链锁定都需要提前完成。

市场情绪之所以容易被短期数据扰动,是因为行业景气度高企后出现了大量跨界扩产现象。这种情况在新能源锂电周期中曾经出现过:当产业链上游硬件环节利润丰厚时,行业外企业会被吸引进入,进而引发市场对供给过剩的担忧。

光模块行业目前也处在类似阶段。需要区分的是,跨界扩产不等于有效产能,尤其在光芯片、光源、法拉第旋片、FAU、PCB/mSAP等环节,良率、工艺经验和客户认证才是真正决定供给质量的变量。

04|NPO会分流可插拔光模块,但短期冲击仍需概率贴现

NPO对可插拔光模块的影响是本次材料中最重要的产业变量之一。NPO的设计理念和传统可插拔光模块存在本质差异。可插拔光模块允许光芯片和电芯片相对独立,封装厂商只要做好光芯片适配、器件组装、散热和可靠性即可。

NPO则要求光芯片和电芯片进行深度协同设计。它距离ASIC核心芯片更近,要求在更小空间内完成光电排布、热设计和信号完整性控制。这对传统光模块封装厂商来说,是明显更高的技术门槛。

如果NPO规模化落地,一定会分流一部分可插拔光模块需求。但2026至2027年,除非出现突破性技术节点,否则NPO对可插拔光模块的挑战仍然相对有限。真正形成实质冲击,需要等到NPO大规模商业化放量或CPO节点提前迭代。

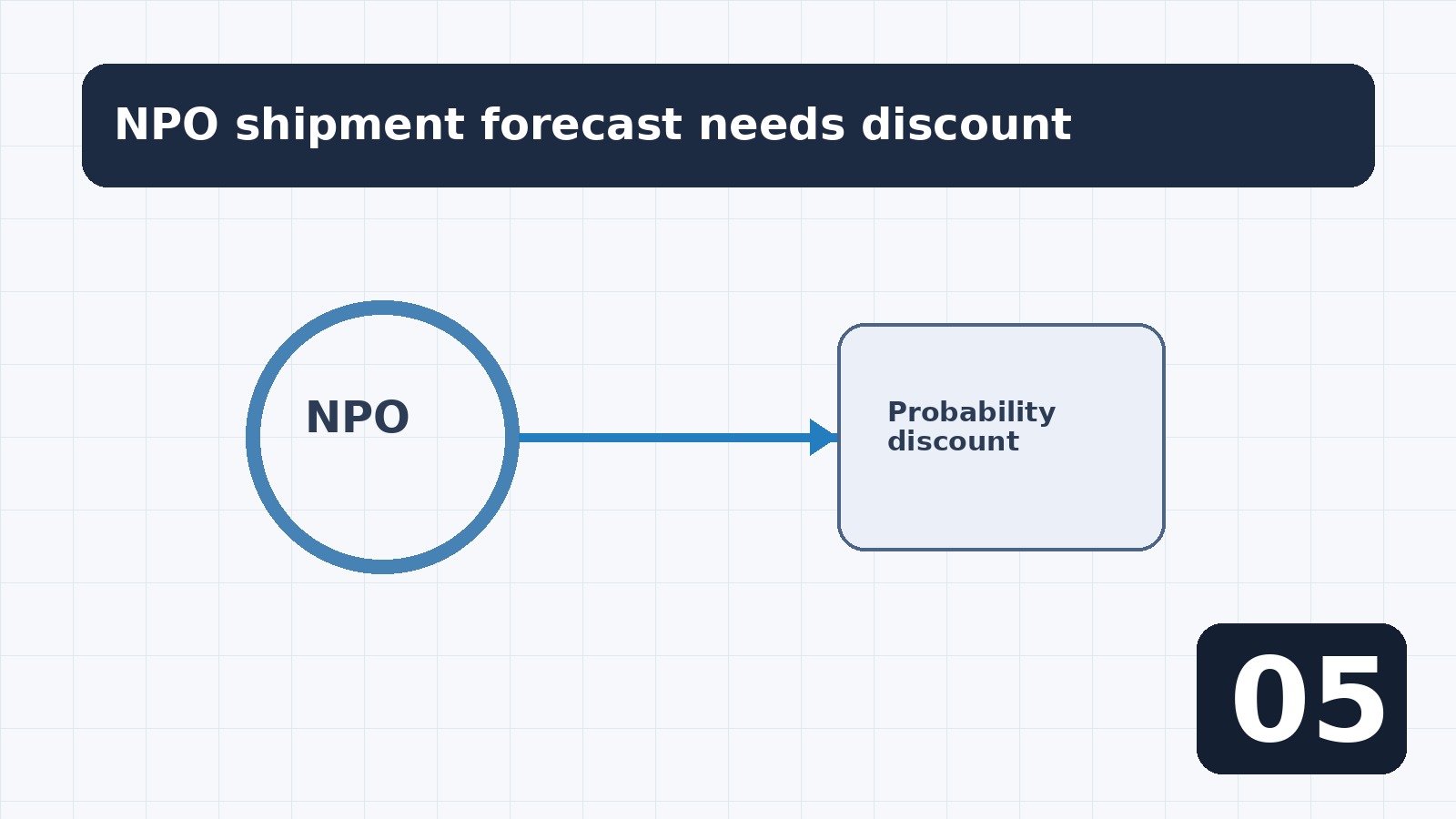

05|不能把1000万只NPO预估直接计入估值,这是概率贴现问题

市场上有观点预计2027年NPO出货量可能达到一千多万个。但这只是单个机构或单类市场观点,不应被直接100%计入标的估值或利润测算。技术落地时间、最终出货规模、客户架构选择、供应链成熟度,都存在明显不确定性。

这里需要引入概率贴现思维。无论定增还是大宗交易,只要存在半年锁定期,市场通常会给出折价,常见折价幅度约20%。这不是因为标的基本面一定变差,而是因为未来存在不确定性,流动性受限和时间风险必须被贴现。

同样,NPO未来出货如果只是一个不确定预估,就不能按100%确定性写进当下估值。更合理的做法,是按技术成熟概率、客户导入概率、份额获取概率、量产良率概率层层折扣,最后再看它对公司业绩的真实边际贡献。

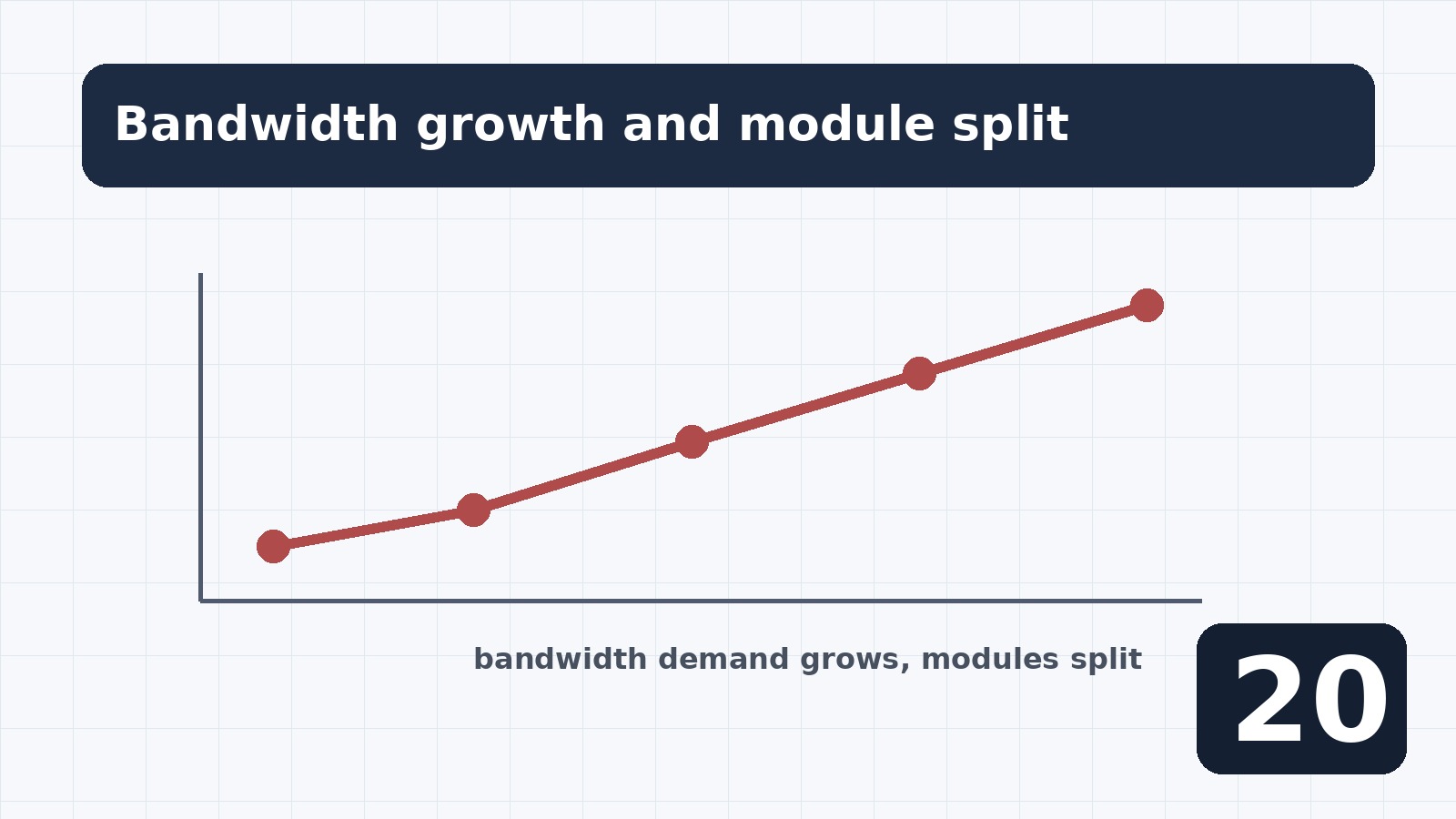

06|NPO不是绝对新增,而是总带宽需求下的产品形态切换

判断NPO对传统光模块企业的影响,要使用动态视角。未来总带宽需求一定继续增长,增长来源尤其包括scale up、scale out和更大规模AI集群互联需求。

可以设定两个场景:场景A是未来所有新增带宽需求都由可插拔光模块满足;场景B是新增带宽需求由可插拔光模块和NPO共同满足。场景B确实会带来新的产品形态,但它并不意味着行业总需求凭空增加一倍,而是带宽需求在不同器件形态之间重新分配。

对于旭创等传统封装厂商,NPO不会造成绝对业务损失,因为NPO落地仍然需要封装厂商参与。但NPO并非全部由原有光模块封装厂完成,电封装厂商、ASIC厂商、系统厂商也会分走部分价值量。因此,NPO更像延长行业生命周期和提升估值叙事的技术变量,而不是简单带来量级级别的利润增量。

07|CPO核心推动者是英伟达和博通,但两者战略处境不同

当前CPO市场的核心技术推动者主要是英伟达和博通。博通在短距离应用场景的技术壁垒,来自电芯片与DSP技术的深度结合能力。其优势在于电芯片积累深厚,能够围绕短距互联、交换和信号处理构建完整方案。

但博通面临的关键约束在于先进封装资源。英伟达已经占据台积电大部分先进封装产能,这会限制博通相关方案的商业化推进速度。CPO不是单纯的光学问题,它和先进制程、先进封装、GPU系统架构深度绑定。

英伟达的CPO路径则与其高密度GPU设计、台积电先进制程和先进封装能力形成深度绑定。对于英伟达生态客户而言,很难绕开台积电相关技术和产能,这使得英伟达CPO路线成为全球行业风向标。

08|英伟达GPU高密度设计决定了其柜内互联更倾向CPO

在英伟达技术框架中,由于GPU产品密度极高,很多NPO或类似近封装方案并不容易直接集成。因此,其柜内连接路线要么维持现有正交背板方案,要么转向CPO。

这也是为什么英伟达会成为CPO方向的核心推动者。CPO能够在功耗、尺寸、带宽密度上提供更高上限,尤其在单波400G之后,传统可插拔光模块在尺寸和功耗上的压力会进一步放大。

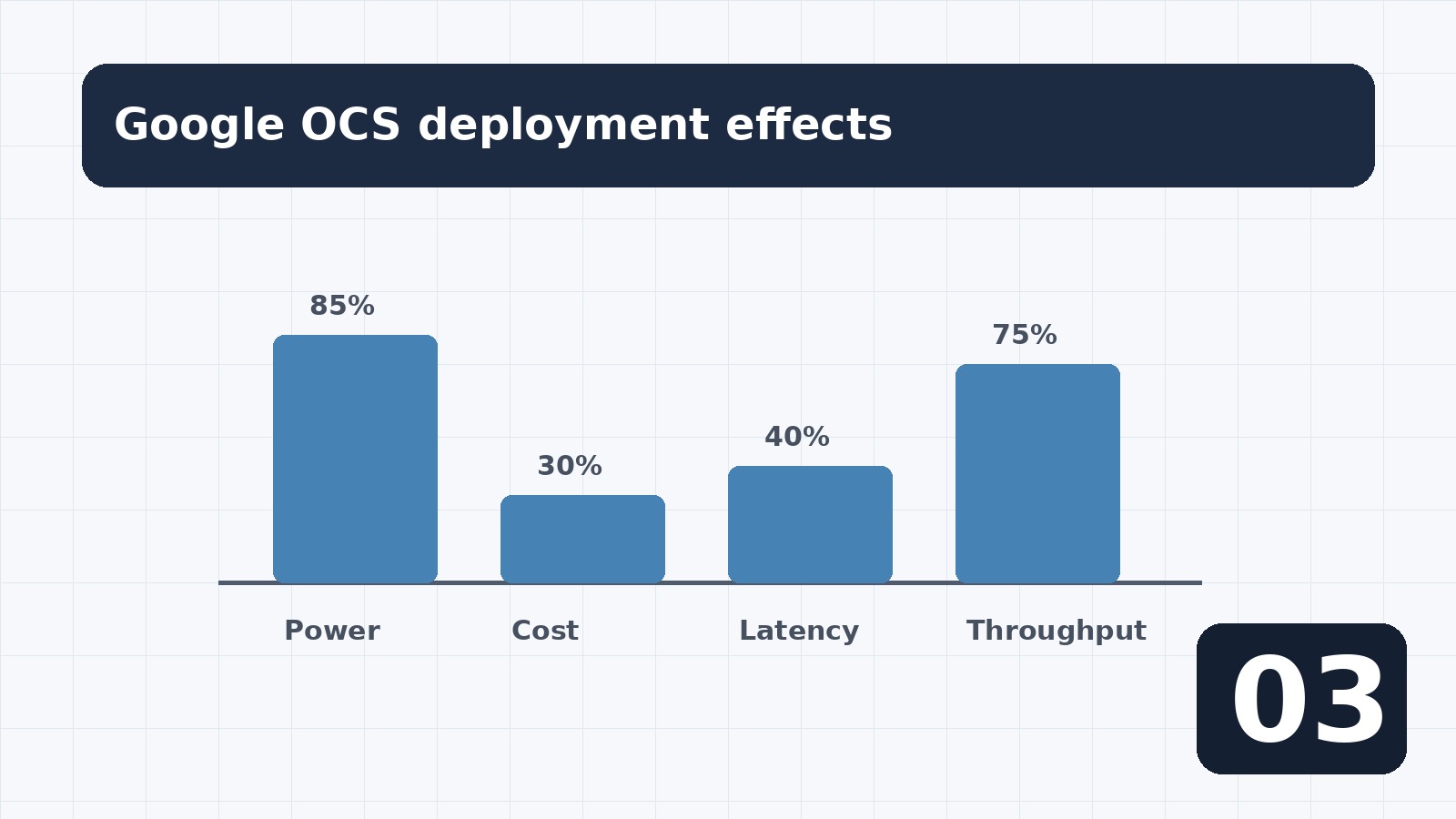

但英伟达并非只看单一路线。行业内仍存在多种架构选择,不同厂商的方案差异很大。谷歌的相关方案可能需要配合OCS实现,国内厂商则更关注去DSP和降低互联成本。CPO、NPO、可插拔光模块不会在短期内形成单一路线垄断。

09|国内NPO发展动因之一:降低对外部DSP芯片依赖

国内外厂商在NPO发展思路上存在明显差异。国内市场希望通过NPO和LPO实现光通信行业的弯道超车,其中一个核心动因就是移除传统DSP芯片,降低对外部DSP供应链的依赖。

DSP芯片是国内光通信产业链中供给最紧缺的核心环节之一。国内能够提供DSP芯片的厂商多偏二线及以下,全球头部DSP厂商很难向国内厂商大规模供货。对于大量国内光模块企业来说,DSP供应约束比全行业平均水平更强。

因此,NPO和LPO在国内的研发热情,并不只是技术追赶问题,也是供应链安全问题。移除DSP或弱化独立DSP,能够在一定程度上降低对海外高端电芯片的依赖。

10|国内NPO发展动因之二:超级节点成本过高,CPO短期又难落地

国内市场的特殊性也推动了NPO技术发展。以部分超级节点方案为例,柜内互联如果使用大量光纤、铜缆节点和数千个光模块,系统成本会非常高,商业化运营难度大。

这类超级节点在市场上曾被广泛讨论,但现实是大规模需求有限。绝大多数商业客户难以承担如此高昂的互联成本,因此需要更低成本、更高集成度的新型互联方案。

理论上CPO是重要方向,但国内在TSV、先进封装和高端芯片协同能力上与台积电体系仍有差距,短期难以大规模商用。因此,NPO被视作CPO之前更可落地的替代方案,尤其适合国内云厂商和本土供应链共同推进。

11|NPO从分离式设计转向集成式设计,对封装厂提出三重挑战

从传统可插拔光模块到NPO,厂商首先要改变设计思路。传统可插拔模块允许较长PCB走线,元器件可以相对分离布局,设计范式较粗放。NPO则要求高度集成化,光芯片和ASIC电芯片要协同设计,空间、信号和散热都必须系统级统筹。

第二,NPO器件距离ASIC核心芯片更近,要求在极小封装空间内完成双芯片排布,并解决热管理、信号完整性、电源完整性等问题。这些都是传统可插拔光模块设计中没有充分暴露的挑战。

第三,NPO初期高度定制化。不同CSP客户的需求、痛点和系统架构不同,产品设计方案也不同。行业尚未形成统一通用标准,厂商需要深度对接客户,甚至按照客户图纸和专属要求开展研发。

12|DSP不会消失,而是以功能电路方式被重新集成

当前很多NPO、CPO方案因为光路传输距离较短,选择移除传统独立DSP芯片。但这并不意味着DSP功能会消失。未来柜间传输距离增加、scale out应用场景扩大后,信号补偿、纠错、均衡和格式转换等功能仍然非常关键。

在NPO场景中,相关功能模块可能不再叫DSP,但功能依然存在。在CPO领域,DSP与Driver深度集成是明显趋势。未来行业可能不再看到独立命名的DSP芯片,但DSP核心功能电路会被集成到Driver、ASIC或其他电芯片中。

这类似retimer芯片的发展逻辑。某些方案仍使用独立retimer,但很多链路已经把retimer功能集成进后端芯片。独立器件的行业地位会被削弱,但功能本身不会消失。

13|Tower合作延长至2028年,硅光产能将逐步转向12英寸

旭创与Tower的产能合作已经从原定2027年延长至2028年。结算规则上,2027年对应产能的部分款项需要在2027年1月前支付,剩余款项按时间节点分批结算。

技术路线层面,后续产能布局会逐步从8英寸晶圆切换至12英寸晶圆。12英寸晶圆单片产出效率更高,同时部分全新产品,尤其是发射端高工艺难度器件和特殊定制化方案,只有依托12英寸晶圆才能完成生产。

此外,部分专供英伟达的定制化技术方案,会通过旭创完成对外出货。这种合作模式比传统代工模式更深,能够依据英伟达终端产品需求做专属适配,提升客户绑定深度。

14|先进封装厂商切入光模块产业链,可能改变价值分配

随着CPO和NPO推进,先进封装厂商正在主动切入光模块产业链。台积电CPO产业链环节较长,日月光等传统台系封装厂商有望承接部分配套辅助工序。

这意味着光通信行业的竞争边界正在扩大。过去光模块封装厂商更多面对光学器件、PCB、FAU、光芯片等供应链竞争;未来还要面对先进封装厂商、电芯片厂商和系统厂商参与价值分配。

对传统光模块企业而言,关键不只是扩产,而是能否具备光电协同设计、先进封装协同、系统客户定制开发能力。NPO/CPO越深入,行业越不只是“组装产能”竞争。

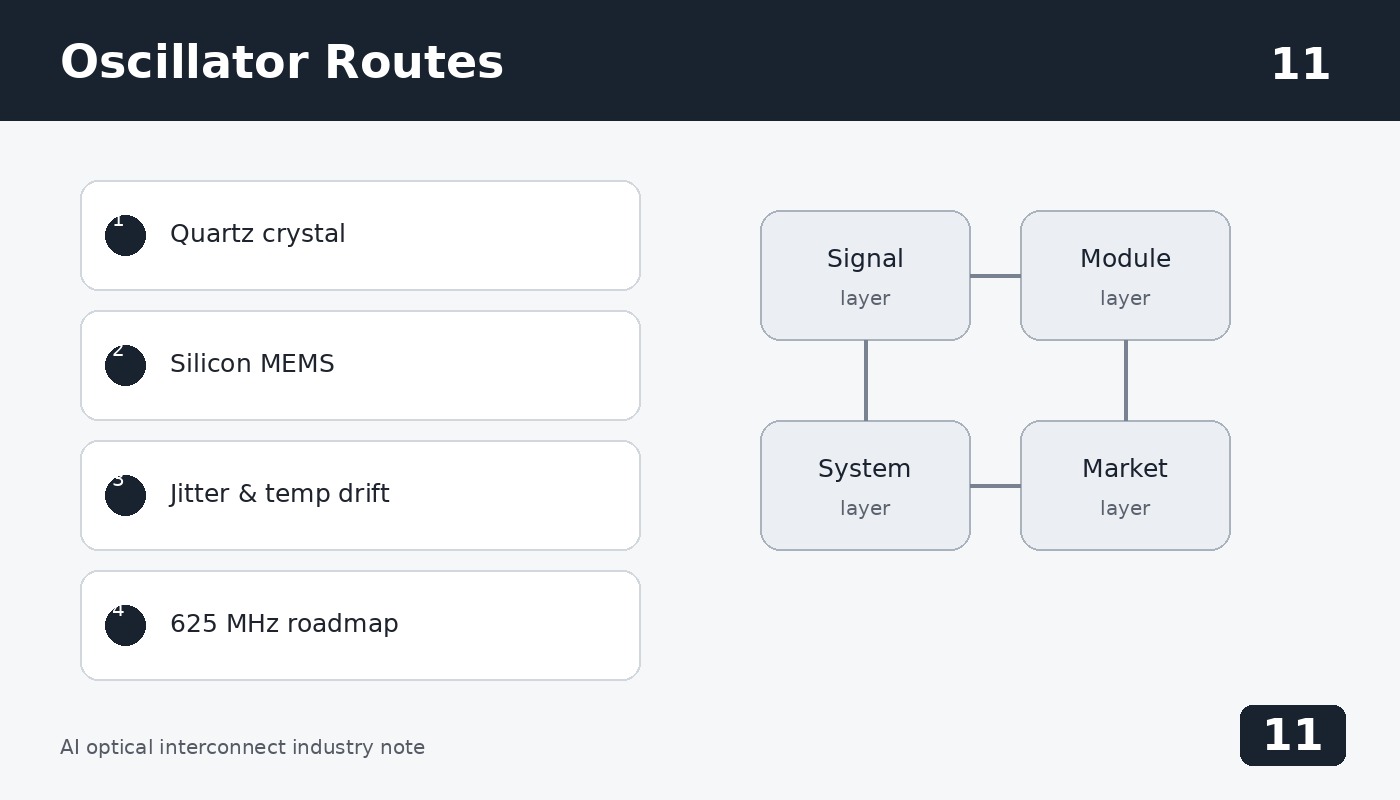

15|晶振是光模块中的时钟校准部件,作用像节拍器

晶振在光模块产业链中承担时钟校准职能,可以类比为节拍器。光模块需要在光信号和电信号转换过程中保持频率、时序同步稳定,晶振就是确保系统节奏一致的基础元器件。

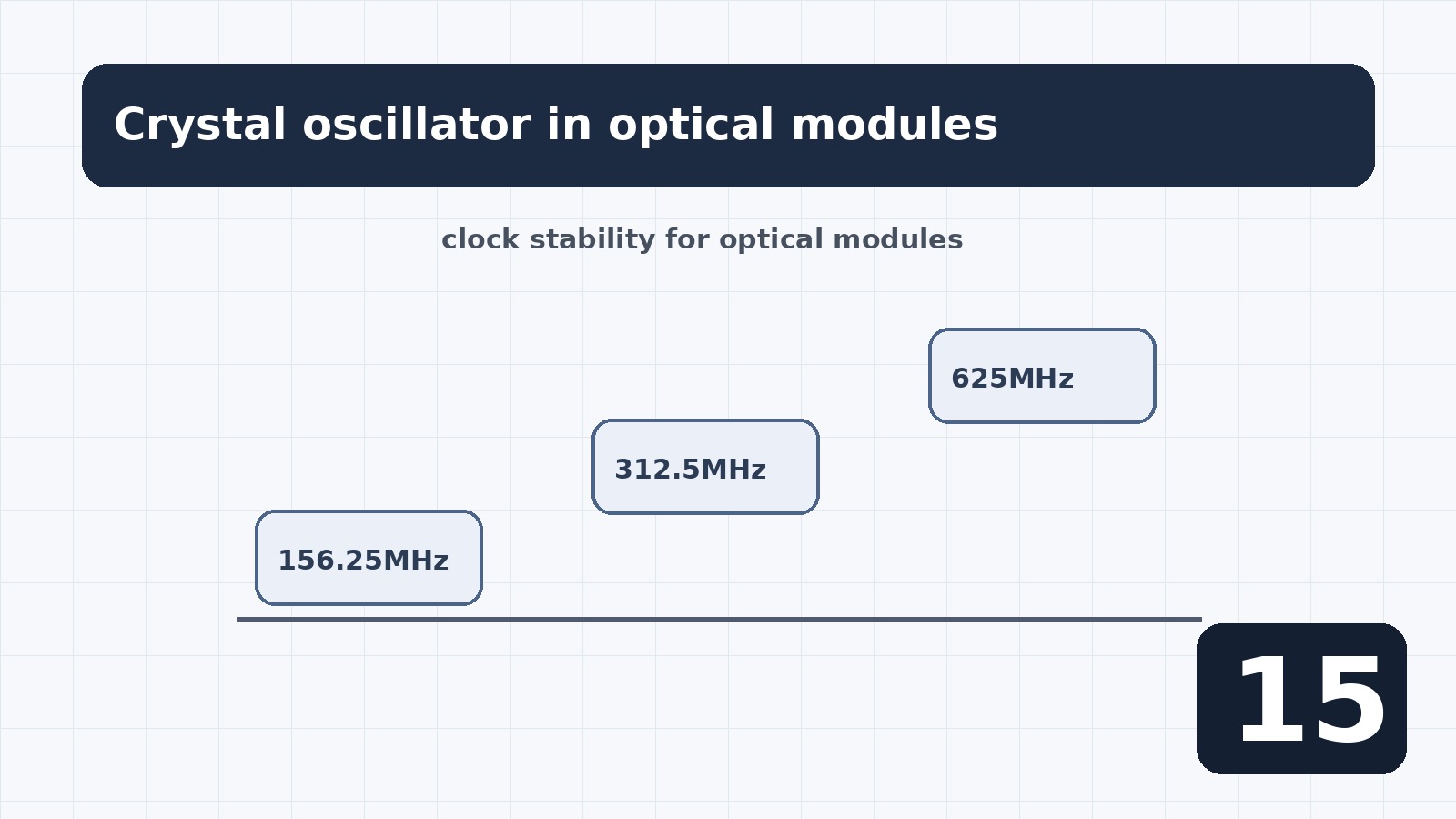

常规配置下,单颗DSP芯片通常配套一颗晶振。不同速率、不同架构的光模块,对晶振频率要求不同。800G光模块常用156.25MHz晶振;相干传输架构的1.6T光模块采用312.5MHz规格;机房短距传输场景仍可能沿用156.25MHz产品。

从重要性看,晶振不可或缺;但从产业价值量看,它属于细分小型配套元器件,很难成为光模块产业链中最核心的利润环节。

16|晶振供应格局由海外厂商主导,头部光模块厂商切换动力弱

光模块配套晶振赛道整体由海外厂商主导。头部光模块封装企业优先选用日本、中国台湾地区及美国厂商的晶振产品,代表企业包括SiTime、NDK、TXC、爱普生等。

旭创、新易盛这类行业头部企业采购晶振时,基本会选择日系、台系产品。国内泰晶科技、惠伦晶体等虽有布局,但供货客户多集中在第三梯队中小厂商。

原因在于Marvell、博通等DSP芯片供应商在芯片研发和样品验证阶段,就已经和海外晶振厂商完成协同测试。芯片量产后,这些晶振厂商会进入推荐供应商名单。更换新供应商需要重新验证,耗时成本高。

17|晶振生产流程类似微型光芯片制造,核心卡点在光刻良率

晶振完整生产流程包括:加工石英晶圆并校准目标频率;为晶圆镀电极并进行电性测试和频率微调;将有源IC绑定至陶瓷基座内部,再把石英晶圆固定于基座;整体封装;最后进行频率和性能检测。

这套工序和光芯片制造逻辑相似,可以拆为原材料加工、镀膜、封装、成品检测四大环节。高频晶振尤其依赖半导体MEMS光刻工艺,60MHz以下低频产品则更多采用传统研磨切割工艺。

量产最大卡点集中在晶圆光刻工序。以156.25MHz产品为例,晶圆光刻刻蚀厚度极薄,良率受操作人员经验和产品一致性影响明显。团队经验成熟的前提下,产能爬坡周期约20至30天,在半导体配套行业中算较快。

18|高频晶振价格显著高于低频,312.5MHz仍处小批量阶段

晶振售价和输出频率、封装尺寸直接相关。行业规律是频率越高、封装尺寸越小,单颗售价越高。312.5MHz晶振单颗售价约25至32元,而156.25MHz规格仅约7至8元,价差明显。

不同频率对应不同应用。76.8MHz用于手机终端,80至90MHz用于WiFi设备,125MHz用于服务器主干时钟和PCIE接口,156.25MHz、312.5MHz、625MHz则对应不同速率和架构的光模块。

目前企业稳定量产主要集中在312.5MHz以下规格。312.5MHz产品可小批量试产,但尚不能标准化大规模量产;超过312.5MHz的高频产品更多停留在实验室样品和送样阶段。

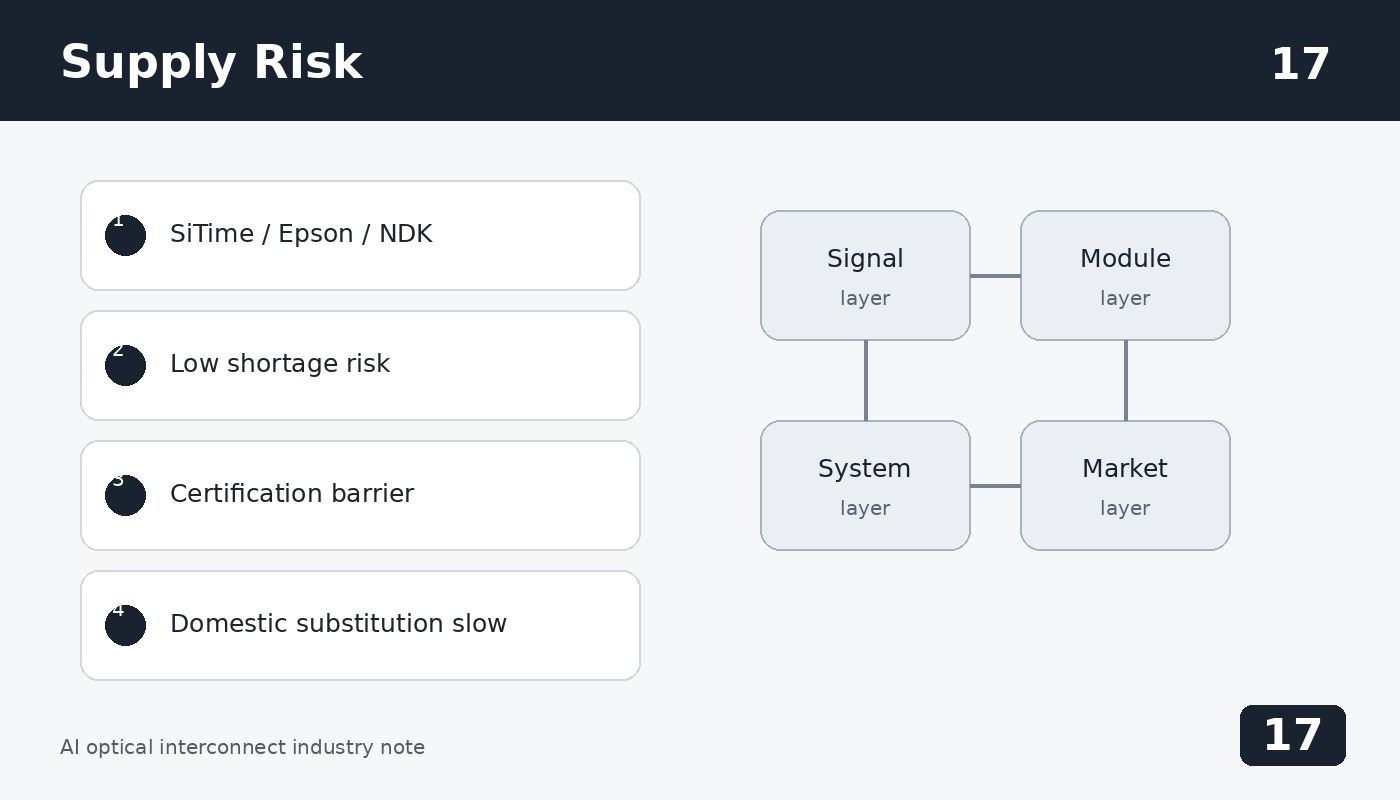

19|晶振国产替代驱动力弱,海外产能也不紧张

光模块配套晶振的国产替代推进力度偏弱。第一梯队封装企业没有主动切换国产晶振的动力,终端客户如谷歌等海外CSP也不会针对晶振这类小型元器件提出国产化强制要求。

只有在国内本土订单或特定子公司业务中,才可能优先考虑国产元器件,但这更多是自主倾向,不是行业硬性规则。光通信赛道不像车载电子行业,没有强制国产化采购政策。

海外厂商产能也不紧张。爱普生、NDK月产能均达千万颗级别,TXC月产能约800万颗,SiTime采用Fabless模式,理论产能可随晶圆代工资源扩张。因此,被动国产替代逻辑也不强。

20|光模块晶振业务占比低,对企业整体业绩拉动有限

从企业经营角度看,光模块晶振业务当前占总营收比例约2%至3%。在行业平稳发展前提下,到2027年末可能提升至5%至6%;即便顺利切入头部客户,极端乐观情景下也可能只是7%至10%。

这个增幅对企业整体业绩拉动有限。真正具备强成长性的赛道,往往是某一业务从2%至3%的营收占比成长为50%、80%甚至接近100%的核心业务,例如早期高速光模块之于旭创。

晶振赛道下游应用高度分散,手机、WiFi、服务器、消费电子、光模块等都有需求,单一应用赛道营收占比上限有限。企业业绩更容易跟随宏观经济周期波动,弱于AI光模块主链条的成长弹性。

21|晶振调研的价值在于理解产业卡点,而不是放大成主线机会

本次晶振材料的价值,并不在于把晶振放大为光模块产业链的核心主线,而是帮助理解高速光模块中的细分配套逻辑。晶振是必要元器件,但不是决定光模块供给上限的最核心瓶颈。

相较之下,法拉第旋片、光源芯片、EML、DSP、200G TIA、PCB/mSAP等环节对光模块出货和毛利的影响更大。晶振更像一个验证产业链研究方法的样本:看产能、看良率、看认证、看客户替换动力、看海外供应是否紧张。

如果一个环节没有强制国产替代、没有海外供应紧缺、没有高营收占比提升潜力,那么它即使处在AI链条中,也不应被简单等同于主线成长资产。

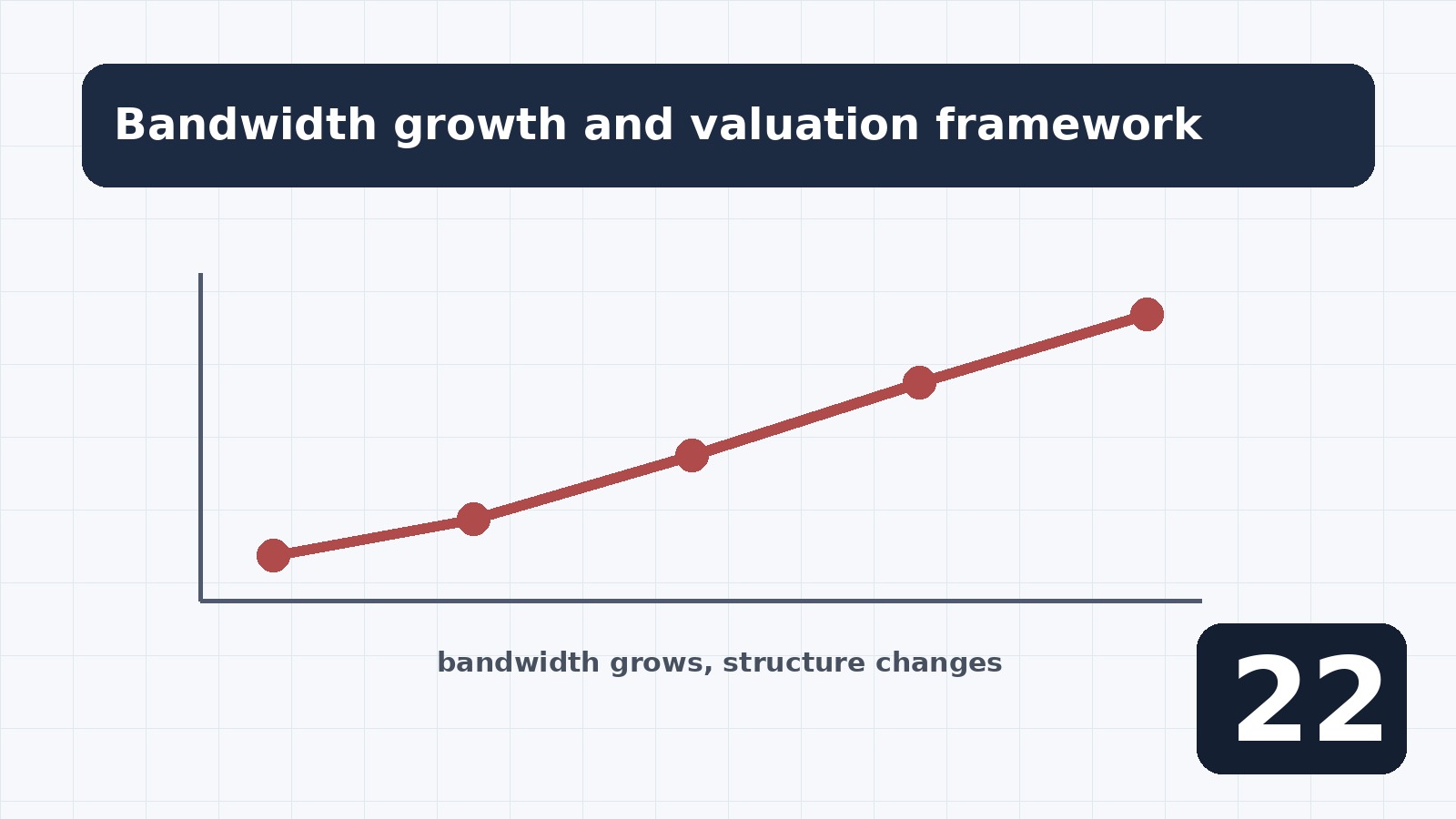

22|产业判断:总带宽上行不变,但估值必须考虑技术和供应链不确定性

整体看,AI集群总带宽需求继续上行,这是光模块行业最重要的基本盘。800G、1.6T、NPO、CPO、LPO、硅光和EML都是不同阶段的实现载体,产品结构会变化,但总通量需求仍是主线。

但研究和估值不能只看远期乐观空间。NPO是否量产、CPO何时导入、DSP功能如何集成、法拉第旋片和光源芯片是否紧缺、Tower 12英寸产能如何释放、晶振供应商是否切换,这些都需要概率贴现。

结论并不是看空光模块,而是要更精细地拆分产业链:总需求是确定向上的,单一产品形态和单一元器件的落地节奏却高度不确定。真正有效的产业研究,应当把总量趋势、结构切换、供应瓶颈和估值贴现放在同一个框架下判断。

康宁玻璃桥技术解析:FAU补充路线、CPO叙事变化与硅光代工格局重估

康宁玻璃桥技术近期被市场集中讨论,但这项技术并不是突然出现的新概念。它的价值不在于短期带来订单或EPS变化,而在于重新定义高密度光耦合环节的产业叙事,并对CPO、FAU、NPO以及硅光代工链条形成新的结构性预期。

本文围绕两条主线展开:第一,玻璃桥如何通过晶圆级玻璃波导和可插拔设计,补充传统FAU在超高密度场景中的不足;第二,硅光代工和高速光模块产业正在从早期定制、产能爬坡,进入更高出货规模、更复杂供应链分工的新阶段。

需要强调的是,玻璃桥不会马上替代传统FAU,也不会马上改变相关公司财报。它更像一个叙事期权:现实层面短期影响有限,但对CPO、FAU和高密度光互连的远期估值逻辑有扰动。

01|康宁玻璃桥不是突发新技术,而是近期被重新定价的产业叙事

康宁玻璃桥技术示意图,展示光纤、玻璃波导与硅光芯片之间的低损耗耦合关系
康宁玻璃桥技术用于连接光纤与硅光芯片,核心价值在于晶圆级对准、低插损和可插拔维护。

康宁的玻璃桥技术近期在中文互联网和资本市场讨论中快速升温,但它既不是突发的新技术,也不是刚刚出现的事件驱动型技术。该技术最早由康宁与GlobalFoundries在去年9月联合发布,并在今年3月OFC展会上再次进行技术展示。

真正需要重视的是,这项技术并非简单概念传播,而是确实指向CPO、NPO和高密度光互连中的一个关键痛点:如何更低损耗、更高密度、更可维护地完成光纤与硅光芯片之间的耦合。短期它不会改变企业EPS,但会影响FAU、CPO和NPO相关公司的叙事期权。

02|玻璃桥的核心功能是完成光尺寸转换和低损耗耦合

传统光纤线径通常在8到10微米,而硅光芯片上的波导尺寸大约只有0.8微米,两者之间存在明显的尺寸错配。玻璃桥的核心价值,就是在光纤连接器和PIC之间插入一个高精度玻璃结构,通过内部光波导完成光尺寸转换。

玻璃桥内部集成纳米级玻璃波导,这些波导像一组微型光路通道,把来自光纤端面的光信号传输到硅光芯片波导中。整个对准过程发生在玻璃内部,依赖半导体级工艺,而不是传统显微镜下的机械对准。

03|传统FAU依赖机械对准,玻璃桥转向晶圆级无源对准

FAU光纤阵列单元的传统结构是V型槽。工人需要把光纤逐根放入V型槽,再通过UV胶水永久固定到PIC边缘,完成边缘耦合;另一种方案是通过光栅实现垂直耦合。

玻璃桥方案改变的是耦合装配方式。它在光纤连接器与PIC之间加入玻璃桥体,玻璃体内部已经设计好光路,光信号通过内部波导完成传输和对准。传统方案的关键动作在外部机械对准,玻璃桥的关键动作则在内部晶圆级工艺对准。

04|插损小于2dB、可插拔和高密度,是玻璃桥三大卖点

玻璃桥当前目标耦合插损小于2dB,这是它进入高端光互连讨论的核心前提。对于CPO这类高密度互连方案而言,任何耦合损耗下降都会带来系统功耗、可靠性和综合成本改善。

第二个卖点是可插拔。传统FAU通常永久粘接在PIC旁边,坏了以后很难拆换。玻璃桥采用标准物理接口和可拆卸连接器架构,可支持24路以上光通道,在设备维护上具备明显优势。第三个卖点是高密度,晶圆级玻璃波导可以把通道间距进一步缩小。

05|玻璃桥不是去光纤化,而是替代特定FAU装配方式

这项技术并不是要取消光纤。光纤仍然是光信号传输的核心载体,玻璃桥替代的不是光纤本身,而是传统FAU逐个粘接在芯片旁边的装配方式。

因此,所谓替代风险是点状的、结构性的。它影响的是超高密度光互连中特定耦合组件和装配路径,而不是对整个光模块、NPO或光纤行业形成全面冲击。康宁官方也非常克制地把玻璃桥定义为传统FAU方案的补充,而不是彻底替代。

06|康宁同时是FAU供应商,因此不会主动颠覆整个FAU产业

FAU和康宁玻璃桥在光纤耦合方式上的差异对比图
传统FAU依赖V型槽和UV胶水,玻璃桥通过晶圆级玻璃波导完成内部光路对准。

康宁本身也是FAU产品的核心供应商,这决定了它对玻璃桥技术的产业定位不会是简单颠覆传统FAU。更合理的理解是:在通道数量极高、传统FAU装配扩展性受限的场景中,玻璃桥提供了一种晶圆级无源对准补充方案。

在普通光模块中,传统FAU成本已经很低,替换动力不足。玻璃桥真正瞄准的是CPO这类高端场景,在那里光纤通道数量、耦合密度、维修难度和插损要求都明显高于普通光模块。

07|CPO是玻璃桥最核心目标场景,NPO影响相对间接

玻璃桥可以同时面向NPO、CPO和高密度光模块,但从产业端看,核心目标毫无疑问是CPO。CPO对光耦合密度、插损、维修和批量一致性要求更高,传统FAU方案在这类场景中的装配难度会明显放大。

对NPO而言,玻璃桥会带来一定叙事影响,但影响弱于FAU和CPO。NPO仍然需要光耦合环节,玻璃桥只是潜在可选方案之一。它不会决定云厂商选择NPO还是CPO,也不会改变NPO技术路线的长期存在价值。

08|短期不改EPS,但会冲击FAU相关公司的叙事估值

从现实层面看,玻璃桥未来一年内不会显著改变产业出货和企业财报。技术仍处于早期研发阶段,距离规模化量产还有较长过程,因此不会立刻改变相关公司的EPS。

但从叙事期权看,它会对FAU相关业务形成估值压力。天孚、光库等FAU相关企业的估值中,隐含了CPO未来放量带来的预期。如果玻璃桥被市场视为CPO耦合环节的新选择,这部分远期预期就会被重新定价。

09|玻璃桥对CPO是边际利好,对NPO和标准光模块是轻微边际利空

单看这个技术节点,若玻璃桥未来规模化落地,它会降低CPO光耦合环节成本、提高传输效率、改善维护性,因此对CPO项目是边际利好。

但行业发展不由单一无源器件决定。CPO、NPO和标准光模块的落地,仍取决于系统架构、客户验证、成本、良率、可维护性、供应链能力等更高权重因素。玻璃桥对NPO和标准光模块的边际利空存在,但权重较低。

10|玻璃桥的技术时间线:去年9月发布,今年OFC展示,仍处早期

康宁玻璃桥技术从发布到OFC展示再到CPO应用预期的时间线图
玻璃桥技术不是突发事件,而是从技术发布、展会演示到产业叙事发酵的连续过程。

玻璃桥并非近期突然出现。它去年9月由康宁与GlobalFoundries联合发布,今年3月OFC期间又进行进一步展示和演示。近期之所以重新引发市场讨论,与技术传播和英伟达对康宁战略投资等事件共同有关。

从技术设计发布至今,玻璃桥本身没有发生根本变化。它仍处于早期研发阶段,短期更像产业叙事变化,而不是已进入成熟量产的新产品周期。

11|8寸仍是硅光主流,但12寸正在进入光模块生产

当前硅光行业晶圆以8寸为主,市场上七成以上产能是8寸晶圆。过去市场普遍认为12寸晶圆更可能优先服务CPO,但现在光模块产品也开始使用12寸晶圆,这说明硅光光模块景气度和代工需求都在提升。

从2026年开始,Tower、意法半导体等核心代工厂都在积极扩产,其中也包括12寸硅光产线。12寸进入光模块生产,意味着高端光模块需求已经足够大,足以支撑更大尺寸晶圆平台导入。

12|单片8寸晶圆可切出多少die,取决于设计方案而非代工厂

一片8寸晶圆能切出多少颗800G光模块芯片die,不能由代工厂给出固定答案,而是由设计公司根据功耗、结构、集成度和版图面积决定。不同方案之间差异可能接近一倍。

以800G光模块为例,薄膜磷化铟100G×8方案、200G×4方案、两个400G合封方案、不同undercut结构方案,对应die面积都不相同。合理参考区间大致是300到600颗,中位数可作为测算基准,但不能作为长期固定假设。

13|die数量会动态上升,硅光代工产能紧张会被技术迭代缓解

随着技术迭代,芯片设计公司会不断追求更小的芯片面积,以降低单位成本。这意味着单位晶圆能够产出的die数量会逐步增加。

因此,当前300到600颗的区间不能直接外推到2027年、2028年。长期看,芯片面积缩小会缓解硅光代工产能紧张,代工产能会向更宽裕方向演进。

14|Tower的产能结构松散,单一工厂信息不能代表公司整体

Tower的发展历史包括多次并购、合资和租用产线,因此旗下工厂之间管理体系相对松散。各工厂运营质量、设备状态、工艺能力和扩产决策都有差异,不能简单用单一工厂信息代表公司整体。

Tower当前产能包括3座8寸晶圆厂和1座12寸晶圆厂。不同厂区承担不同晶圆尺寸和工艺任务,部分厂区设备较老,部分厂区人员专业度更高,信息来源若只覆盖某一厂区,很容易产生片面判断。

15|Tower采用高定制代工模式,和GF、意法标准化模式不同

Tower半导体硅光代工模式与GF、意法半导体标准化代工模式对比图
Tower主打高度定制代工,客户粘性更强,但量产管理复杂度也更高。

GF和意法半导体的硅光平台更多采用标准化代工模式,提供一到两套标准化PDK,下游客户按照统一规范完成设计,代工厂便于规模化管理和成本控制。

Tower则采用高度定制模式。它早期基于200毫米晶圆和0.18微米成熟制程搭建平台,为了和大厂竞争,选择根据客户需求调整专属工艺。仅旭创一家客户,就可能对应十几种甚至几十套专属流程。定制化提升客户粘性,但也显著增加量产管理复杂度。

16|旭创退货事件源于客户设计方案,不是Tower底层工艺缺陷

近期市场传出旭创向Tower退货的消息。结合材料中的专家反馈,问题根源更偏向旭创自身设计方案,而不是Tower设备或底层制造工艺缺陷。

当前硅光代工行业处于快速爬坡期,产能扩张速度很快,生产瑕疵和批量验证问题属于常规现象。2025年1.6T产品量产阶段也曾出现类似问题。因此,该事件更像小插曲,不应被过度放大为长期合作破裂或核心工艺风险。

17|以色列地缘风险短期扰动有限,长期会引发供应链分流焦虑

如果地缘冲突保持低烈度,对Tower运营影响有限,更多是偶发扰动。但如果冲突长期持续,短期会冲击跨境物流链路,抬高运输成本;长期会让下游客户担心供应链安全。

头部客户如旭创、新易盛可替代供应商较少,短期不容易切换。但中小客户风险承受能力低,可能会把订单转向Tower美国、日本厂区,或直接寻找其他代工厂,甚至由国内厂商承接低端产品。当前这类转移尚未实际发生,但需要作为风险预案跟踪。

18|后进光模块厂商在硅光研发上存在后发优势

旭创作为早期与Tower合作的客户,曾享有约一年的先发红利。但随着代工厂积累大量量产验证数据,PDK持续优化,后进厂商可以避开很多已经验证失败的设计路线。

代工厂不会泄露旭创专属芯片设计,但优化后的通用PDK会降低新易盛等后进厂商的试错成本。硅光代工框架逐步成熟后,切入门槛低于早期,也低于EML技术路线。

19|新易盛采用EML、LPO、硅光自研加外购的多线布局

新易盛的技术路线不是单押硅光。第一,它优先布局EML路线,依托早年与博通的资本合作关系,率先推进1.6T EML方案;第二,它布局LPO路线,通过移除DSP降低功耗和成本;第三,硅光采用自研加外购双轨模式。

目前新易盛超过五成硅光芯片向外采购,核心供应商包括思科和羲禾。长期看,公司会逐步提高自研硅光芯片占比,以提高供应链自主可控能力。这个比例会随外部产能、客户需求和技术进度动态调整。

20|旭创硅光自研比例下降不是竞争力削弱,而是规模扩张信号

旭创早年硅光芯片自研比例超过九成,现在大致在七成至八成区间,并呈现下行趋势。表面看,这可能带来毛利率小幅下降,但更核心的含义是企业出货规模大幅扩张,自有产能无法覆盖全部订单。

自研比例下降并不代表竞争力下降。它说明旭创产品线扩容、订单规模增长,需要通过外购芯片补充供应。毛利率只是表层结果,企业整体盈利总额可能仍在同步提升。

21|2026至2027年高速光模块出货预期继续上修

2026年800G光模块整体出货量预计在4500万至5500万只之间,EML和硅光方案大致各占五成。2026年1.6T光模块出货量预期已经上修至2500万至3500万只。

2027年1.6T有望继续大规模放量,乐观区间为7500万至8500万只,放宽后约6000万至9000万只。800G在北美可能被1.6T挤压,但国内算力需求崛起形成对冲,2027年800G仍有望维持5000万至6000万只。

22|产业判断:玻璃桥改变叙事,硅光代工进入扩产与标准化阶段

2026至2027年800G和1.6T高速光模块出货量预测图
1.6T高速光模块出货预期持续上修,800G需求则由国内算力市场形成支撑。

综合来看,康宁玻璃桥是一项真实且重要的技术,但短期更多改变CPO、FAU和高密度光互连的叙事,不会立刻改变业绩。它不是全面替代FAU,而是在超高密度场景中补充传统FAU方案。

硅光代工则进入扩产、标准化和后进厂商加速追赶阶段。Tower的定制化模式仍具客户粘性,但也带来复杂管理成本。旭创、新易盛等头部厂商的核心矛盾不再只是是否自研,而是能否在高速出货增长中稳定获得代工产能、优化产品结构并控制供应链风险。

Credo智能光模块与ELS产业链跟踪:Zero Flap、亚马逊800G与NPO落地节奏

本期材料围绕Credo Zero Flap智能光模块、亚马逊800G项目、AEC有源铜缆、NPO落地节奏以及Fabrinet ELS产业链展开。核心主线不是单一公司动态,而是AI数据中心高速互联正在从单纯硬件产能竞争,逐步扩展到可靠性、实时遥测、外置光源、短距互联和多技术路线并行的综合竞争。

Credo原本主营铜缆和高速互联芯片,如今切入光模块赛道,并不是简单复制传统封装厂模式,而是把AEC和DSP业务中积累的信号处理、实时监测、链路诊断能力迁移到光模块产品。Zero Flap的核心含义是零闪断,背后对应的是AI集群对长期稳定运行的刚性需求。

与此同时,Fabrinet、工业富联、天孚、旭创、新易盛等企业所在的ELS、CW激光器、FAU和交换机整机链条,也在随着CPO、NPO和高端交换机架构推进而重新分配价值量。

01|Zero Flap的本质是把光模块从硬件器件升级为可诊断互联节点

01段落配图

Credo相关产品线的品牌名为Zero Flap,含义是零闪断。所谓闪断,本质上是高速互联链路在运行中出现短暂中断。随着AI数据中心从兆瓦级向G瓦级扩张,单条链路故障对训练和推理任务的影响被放大,光模块可靠性不再只是售后质量问题,而是直接关系到集群在线率、训练效率和算力利用率。

Zero Flap产品线覆盖400G、800G、1.6T多个规格。它不是单纯再做一条光模块产线,而是把Credo在AEC、DSP、高速数据处理和信号诊断中的能力嵌入光模块,让标准化光模块具备实时状态可观测性和前置故障诊断能力。

这条路线对行业的意义在于,光模块竞争不再只是速率、成本、产能和交付能力的比拼,还可能新增长期运行可靠性、实时遥测、软件诊断平台和信号处理能力的竞争维度。

02|Pilot诊断平台是实现零闪断的关键技术载体

Credo打造了专属Pilot诊断平台,这里的Pilot并不是微软Copilot,而是嵌入到光模块及其他互联产品中的诊断平台。它的核心作用是实现实时遥测,也就是远程故障测试、状态监控和运行诊断。

传统光模块在出厂时只要满足合格标准,就可以交付客户。但交付后的长期运行可靠性,是另一套评价体系。光模块可能因为激光器老化、ESD静电损伤、热应力、器件漂移等问题,在长期运行中逐步积累故障风险。Pilot平台的价值,是尽量在链路真正中断前识别异常趋势。

这种技术逻辑类似把高速互联器件从被动硬件变成可监控节点。它不能完全消除物理故障,但可以降低突发链路中断概率,并帮助数据中心运维系统提前定位问题。

03|Credo跨界光模块的底层优势来自DSP、AEC和高速信号处理

Credo原本并不是传统光模块封装龙头,而是综合互联服务商,长期布局DSP和AEC两大核心业务。AEC有源铜缆内部搭载retimer信号处理芯片,用于信号重构、放大、纠错和补偿;DSP承担并行、串行格式转换和高速数据处理功能。

这些能力与光模块行业并非割裂。高速光模块同样需要面对信号完整性、链路稳定性、误码、长期可靠性和系统级诊断问题。Credo跨界切入光模块赛道,本质是把原有高速数据处理、信号协议和实时遥测技术迁移到光互联产品。

这与旭创、新易盛、华工、天孚等传统光模块厂商的竞争路径不同。传统厂商核心优势是大规模制造、速率迭代、供应链配套和成本摊薄;Credo则试图在软硬件结合、智能诊断和可靠性管理上形成差异化。

04|与甲骨文合作仍处测试阶段,400G达标不等于批量订单

Credo此前曾向甲骨文寄送一批400G产品完成送测,各项测试指标全部达标,但后续没有新增批量采购订单。原因并不是产品测试完全失败,而是甲骨文产品迭代策略倾向于直接跳过400G规格,全面采用800G产品。

现阶段Credo计划向甲骨文寄送800G样品开展测试,但还没有进入批量出货环节,双方也没有签署400G或800G任意规格的批量供货订单。整套测试流程完整走完至少需要大半年时间。

送样、测试、指标达标和批量订单之间存在明显距离。对于北美CSP客户而言,光模块导入周期长,可靠性验证严格,短期不宜把测试信息直接等同为确定性收入。

05|亚马逊800G项目的关键变量是DSP认证和硅光芯片选型

Credo与亚马逊800G项目推进中,前期存在两大阻碍:DSP资质认证和硅光芯片选型。当前DSP认证问题已经解决,亚马逊已经认可Credo自研DSP方案。真正剩余的不确定性,集中在硅光芯片选型上。

Credo现阶段规划采用赛丽PIC硅光芯片。赛丽与羲禾属于同类型硅光设计企业,自有小型研发试验产线可以开展研发试样,但不具备大规模量产能力。若亚马逊最终不同意使用赛丽方案,就需要切换另一个版本芯片,样品送测周期会被拉长。

如果双方最终敲定采用赛丽硅光芯片,亚马逊800G产品八月份启动量产的时间表维持不变。亚马逊对于800G产品的采购需求规模没有下调,配套产能建设和原材料备货仍按100万只年度出货体量推进。

06|2026年底月产10万只,2027年产能翻倍是基础情景

06段落配图

Credo当前已经承接小批量测试订单,进入试生产和灰度验证阶段。当前阶段通过数千只规模生产,验证产品性能、生产良率和长期可靠性,并不等于已经进入大规模商用交付。

产能扩张方面,除光迅科技代工产能外,Credo还在洽谈其他合作方。光迅和钧恒已经承接代工订单;海信也已经确定成为核心代工合作方,样品预计2026年7月完成,批量生产预计要到2027年上半年。企业也已开始与海光芯创洽谈。

到2026年底,Credo月产能目标约10万只,其中大部分由光迅支撑,光迅自身届时预计可实现月产8万只。展望2027年,仅依靠光迅和海信两大代工渠道,产能翻倍就是大概率事件;若要更高增长,则取决于海光芯创合作进展和良率改善速度。

07|800G单价维持350美元,原材料涨价限制降价空间

Credo当前800G光模块单只对外售价维持在350美元左右。现阶段电容、PCB等上游原材料持续缺货和涨价,产品终端售价短期不存在明显下调空间。

企业每年只和下游客户进行两次年度价格谈判,全年产品价格区间通常提前锁定。在原材料成本持续上涨的情况下,终端产品价格很难顺畅同步上调,因此价格稳定不代表毛利无压力。

2027年800G单价大概率仍维持当前区间。若终端售价下调,会直接压缩盈利空间;若上游成本继续上涨,企业只能通过规模化、良率改善和供应链议价来维持毛利。

08|2027年光模块目标近300万只,但瓶颈在上游供应链

如果Credo与亚马逊、甲骨文等项目顺利落地,2027年ZF自有品牌光模块整体出货目标接近300万只。这个体量对标国内二三线光模块厂商,已经具备一定行业竞争力。

300万只年度出货目标的核心瓶颈不在品牌叙事,而在上游供应链。部分核心元器件采购和交付难度较高,因此在亚马逊正式下发确定性批量订单之前,企业已经同步推进上游原材料备货商务谈判。

对于国内光模块厂商而言,直接切入北美头部云厂商直供名单门槛很高。光迅、华工等企业通过代工配套、贸易通道或与Credo、Arista、思科等平台型公司合作,是更现实的曲线路径。

09|AEC仍是亚马逊重要短距互联方案,800G占比将提升

亚马逊2027年AEC产品整体采购需求预期与当前规模基本持平,全年总需求约300万条。但结构会发生明显变化,800G规格产品采购占比将大幅提升。

800G AEC刚刚启动批量供货,亚马逊暂时没有引入新增竞争供应商。供应链策略是先保障现有800G供应商稳定批量交付,待稳定供货一至两个季度后,再评估是否引入其他供应商。

AEC主要适配机柜内部三五米短距互联。相较标准光模块或AOC有源光缆,AEC在短距离场景中硬件采购成本更低。内部retimer芯片用于补偿高速传输损耗,使铜缆在短距互联中仍具备经济性。

10|AEC对短距光模块有小幅替代,但不能夸大影响

AEC有源铜缆赛道长期会对传统短距光模块形成一定影响,但影响幅度不能被放大。材料中给出的判断是,若折算长期行业影响,可能只在0.1%到0.5%区间,不能因为一个细分替代逻辑就忽略光模块行业绝大部分核心增长。

AEC迭代节奏本身天然滞后光模块大半年到一年。行业头部厂商2023年已落地800G光模块,2024年实现规模化量产,而800G AEC直到2025年才商用落地。

因此,AEC适合作为短距互联成本优化方案,而不是光模块主赛道替代者。长期看,光进铜退仍是高速互联大趋势,Credo双线布局光与铜,本质上也是在对冲铜缆业务长期被光互联替代的风险。

11|亚马逊NPO落地前提是自研硅光芯片完成实质验证

市场传闻称亚马逊scale out网络架构会新增NPO大规模部署规划。材料中的判断更谨慎:亚马逊布局NPO的核心动因是配套自研硅光芯片方案,但目前自研硅光芯片尚未完成实质性技术验证。

在自研硅光芯片完全成熟之前,亚马逊不会推进NPO大规模商用落地。也就是说,NPO并不是单独由封装厂或者光模块厂推动就能落地,而必须依附于云厂商自身芯片、系统架构和互联方案成熟。

这一点对理解NPO节奏很关键。NPO当前处于产业初级阶段,各类长期技术指引不能等同为批量采购订单。其落地速度和云厂商硅光芯片、系统验证、可靠性测试紧密绑定。

12|NPO规模化窗口在2027下半年至2028上半年

12段落配图

保守判断,NPO产品完成全流程开发、可靠性测试后的规模化商用窗口,集中在2027下半年至2028上半年。即使2027下半年落地,也已经属于偏乐观预期。

NPO从研发立项到规模化量产至少需要一年以上。其整体量产落地难度较高,不能简单横向对比CPO,因为两类技术赛道参与主体不同。CPO参与者以英伟达、台积电、日月光等全球龙头为主;NPO参与者主要是传统光模块封装企业。

大量NPO专业研发团队今年才完成搭建,这意味着NPO赛道还没有进入成熟产业阶段。短期看,NPO更像潜在过渡型技术品类,而不是可以立即重构光模块行业的确定性订单来源。

13|NPO不会完全替代标准光模块,而是覆盖部分短距互联场景

NPO技术不会完全替代现有标准光模块。更合理的判断是,NPO覆盖部分细分短距互联场景,与传统标准光模块长期并行。不同数据中心互联场景对功耗、成本、维护、传输距离、系统架构和可靠性要求不同,单一技术无法覆盖全部需求。

NPO远期可能存在两类技术形态。第一类类似可插拔式光模块,无内置DSP的光引擎部署在硬件周边,用于缩短高速信号传输距离;第二类是独立交换机机柜专用形态。当前行业讨论更集中在第一类节点内部互联方案。

交换机专用NPO形态长期可能被CPO替代,因为CPO已经提前抢占交换机配套赛道。服务器机柜内部则可能长期并存NPO、CPO、XPU等多种高速互联方案,最终取决于云厂商客户定制化需求。

14|传统光模块厂商仍掌握主赛道,智能光模块只是新增竞争维度

旭创、新易盛、华工、天孚等传统光模块厂商的核心竞争方向,仍是持续迭代传输速率、扩大规模量产、摊薄单位生产成本,并强化客户交付能力。这是光模块行业的主赛道。

Credo的差异化在于长期运行可靠性和全链路可观测性。如果智能光模块技术成为行业主流,竞争逻辑会新增DSP、实时遥测、可靠性诊断这类软硬件结合分支。传统封装厂商会受到小幅竞争压制,但整体影响不会被过度放大。

更准确地说,智能化互联器件会改变部分客户的选型指标,但不会立即推翻光模块行业以规模制造、客户认证、成本控制、良率爬坡为核心的基本竞争框架。

15|生产良率与长期可靠性是两套不同评价体系

材料中特别区分了两类良率。第一类是生产良率,指批量生产完成后,合格并可交付产品的占比。生产良率低会推高单位制造成本,若终端售价无法同步上调,就会压缩单款业务毛利。

第二类是长期运行可靠性,即产品交付客户使用一年后,是否出现运行故障。所有出厂合格产品交付时均能确认收入,但长期运行故障会影响客户粘性,持续批量故障会导致客户缩减后续采购规模。

Zero Flap关注的是第二类问题。它并不是简单提升出厂合格率,而是试图通过实时遥测和诊断平台提升全生命周期可靠性。这对大型AI集群尤其重要,因为单点链路中断可能放大为系统效率损失。

16|Fabrinet和工业富联只做整机代工,不参与核心元器件

Fabrinet和工业富联在交换机整机业务中主要承担组装代工角色,不参与FAU、ELS内部核心元器件生产制造。整机代工单台收费区间维持在5000至7000美元。

搭载16个ELS端口的Spectrum 6810交换机终端售价约13至14万美元。更高端的Spectrum 6800预计明年1月启动交付,该机型由四组独立单元构成,硬件规模和物料成本约为6810的四倍,单台终端售价超过50万美元。

市场讨论常集中在6810,但实际批量出货规模有限。更高端机型的价值量更高,不过其放量节奏、客户导入和配套供应链仍需要持续跟踪。

17|ELS以整机形式交付,CW激光器成本下降将推动2027年降价

17段落配图

面向英伟达的配套业务,Fabrinet全部采用ELS形式交付,不会单独拆分CW激光器组件出货。企业内部规划100%采用ELS交付形式,只有产品出现制造故障时才可能调整交付形态。

当前ELS整机单台售价约500至600美元。预计2027年随着出货规模提升,单台售价会回落至450至500美元区间。降价核心来自上游CW激光器成本优化。

当前单颗CW激光器采购成本约30美元,而行业合理成本区间在20美元出头。单台ELS整机内置8颗CW激光器,若单颗存在10美元成本差距,则整机物料成本优化空间可达80美元。

18|Fabrinet自身只保留少量CW激光器产能,更多供给合作封装厂

CW激光器分配上,绝大多数激光器会对外供给天孚、旭创、新易盛等合作封装厂商。Fabrinet自身仅留存10%至15%的激光器产能用于自有产品封装,自有封装业务整体出货规模只占行业个位数比例。

这说明Fabrinet的核心角色不是全面垂直整合掌控所有环节,而是在ELS、整机代工和部分核心器件配套中寻找价值位置。

ELS整机业务预计2026年四季度正式产生营收,但四季度只是小批量交付,大规模集中交付主要在2027年一季度。相关业务业绩增量不会明显反映在2026年二、三季度财报中。

19|FAU业务是锦上添花,ELS整机体量更大

除ELS整机业务外,FAU元器件业务长期营收规模预期约2亿美元。对Fabrinet内部光学事业部而言,这相当于再造一条同等规模事业部,但与ELS整机业务相比,体量仍偏小。

远期看,2027年FAU元器件出货约500万只,2029年可能提升到2000万只。即便到2029年ELS单台价格回落至400美元,ELS整机业务整体市场规模仍显著高于FAU元器件。

对于旭创、新易盛等头部光模块厂商而言,FAU或ELS相关增量需要具体拆分,不能简单把某一细分环节放大成企业核心业绩来源。不同业务对不同企业的业绩弹性差异很大。

20|产业判断:智能光模块、NPO和ELS都是增量变量,但主线仍是光模块

20段落配图

这份材料的核心价值,是把几个容易被市场过度简化的方向放回真实产业节奏中。Credo Zero Flap代表智能光模块和实时遥测方向;NPO代表短距互联和光模块形态演进;ELS和CW激光器代表CPO/NPO外置光源配套链条。

但这些方向都还不能单独替代传统光模块主线。标准光模块仍是当前AI数据中心互联的核心竞争赛道,行业胜负依然取决于速率迭代、客户认证、交付能力、良率、成本和供应链。

长期看,光通信产业链会形成多技术路线并行格局。标准光模块、AEC、NPO、CPO、ELS、FAU、CW光源和智能诊断平台都会在不同场景中承担角色。真正需要跟踪的,是每条路线的客户导入、量产时间、可靠性验证、价格曲线和供应链价值分配。

mSAP成为AI光模块PCB核心卡点:工艺逻辑、产能瓶颈与价格重估

AI光模块产业链的焦点正在从单纯的光芯片、DSP和模块封装,进一步延伸到PCB与mSAP工艺。1.6T光模块落地后,PCB不再只是普通配套件,而成为影响成本、良率、交付和信号完整性的关键环节。

本次材料的主线很清楚:正交背板和Kyber延期会影响远期预期,但当前PCB产业最确定的基本面主线,是光模块相关PCB景气度持续提升,尤其是1.6T光模块带来的mSAP刚性需求。

mSAP的价值来自工艺本身。它通过半加成法形成更接近矩形的铜线路截面,相比传统减成法能够显著减少高速信号损失;同时在35微米以下线宽场景中,良率明显优于HDI,是1.6T、3.2T和NPO等高端产品的重要基础工艺。

01|Kyber延期并非PCB主线,mSAP才是当前核心矛盾

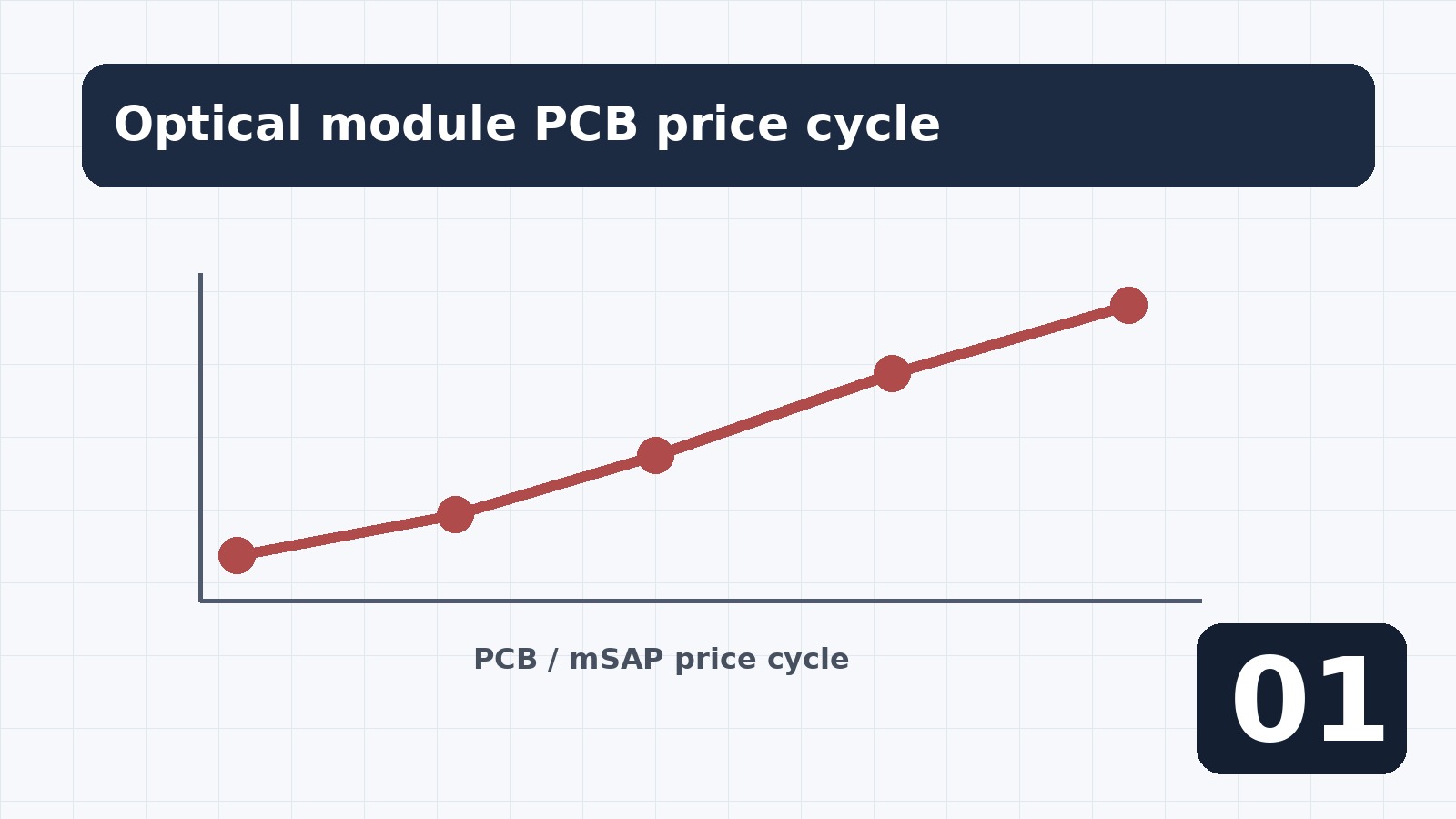

01段落配图

Jefferies关于Rubin Ultra正交背板进度推迟的研报,对市场情绪有影响,但它并不是当前PCB产业链最核心的基本面变量。正交背板属于PCB领域中最先进、最受关注的方向之一,因此容易被市场放大解读;但从实际出货规模和产业链占比看,其短期影响有限。

研报中提到,PCB项目潜在延迟可能导致2027年AI领域PCB、CCL市场规模较原始预测下修5%至8%;如果进一步延迟甚至取消,2028年市场规模可能面临11%至16%的下行空间。这个判断反映的是正交背板项目对远期高端PCB预期的影响,而不是整个AI PCB需求的崩塌。

真正需要关注的是:光模块配套PCB仍处于高景气阶段,尤其是1.6T光模块带来的mSAP新增需求正在重构行业供需。Kyber延期反而可能让NPO等其他技术路线的落地概率上升,PCB产业链的核心矛盾也从单一正交背板,转向mSAP、CCL、M8板材、超薄铜箔和产能爬坡。

因此,对PCB产业链的判断不能只盯正交背板。短期看,光模块PCB价格、mSAP产能、M8板材涨价和上游原料缺货,才是更直接影响公司收入和利润的变量。

02|市场传闻中的光模块与PCB降价,并不符合产业现实

近期市场上出现“光模块和PCB环节价格下调10%”的传闻,这类说法与产业实际明显不符。不同版本的小作文之间甚至存在互相矛盾的信息,例如所谓920美元的光模块价格,没有说明具体型号,从行业均价看也并不构成压价证据。

更离谱的是,有传闻称压价后光模块毛利率会下降50%。这类说法缺少基本行业常识,因为光模块产品结构、客户价格、原材料成本和产品代际差异都会影响毛利率,不能用单一价格传闻直接推导利润腰斩。

PCB环节同样不存在简单压价10%的产业现实。当前1.6T光模块PCB仍处于供需紧张状态,上游M8板材、铜箔、玻纤布、CCL等原材料持续涨价,mSAP产能释放又受设备交付周期制约,PCB厂商能够保持价格坚挺,本身就是顺价能力的体现。

需要区分的是,未来个别订单可能出现阶段性小幅调整,但这不等于行业整体价格趋势反转。对于光模块PCB来说,今年的主线仍是1.6T带来的结构升级和mSAP产能紧张,而不是降价。

03|1.6T光模块PCB涨价,核心来自M8板材和16层结构升级

1.6T光模块PCB价格持续上涨的根本原因,不是简单的炒作,而是产品结构和材料等级发生了明显变化。800G光模块PCB主要采用M6或M7等级板材,而1.6T光模块PCB采用M8等级板材。M8板材价格比M6板材高约20.6%,这直接推高材料成本。

从结构看,800G光模块通常采用12层板,而1.6T光模块采用4+8+4结构的16层PCB。层数增加意味着压合、钻孔、电镀、线路制备等工序重复次数上升,生产周期变长,良率压力增加,单位产能下降。

2026年3月以来,M8等级板材价格已经上涨10%,并且4月至5月仍在持续上行。鹏鼎等厂商也相应上调产品价格。由于1.6T产品已经从早期小批量转向更明确的出货阶段,PCB价格上涨的产业基础比市场传闻更扎实。

从历史价格看,1.6T光模块PCB单片价格在2月前约210至220元,2月时已经升至280至290元,后来进一步上行至340至360元,未来目标价有可能达到420元。800G价格涨幅有限,1.6T才是本轮光模块PCB涨价的核心来源。

04|PCB/mSAP已成为T1级别卡点,但长期卡点仍包括EML、DSP和TIA

当前光模块产业链的核心卡点中,PCB/mSAP已经上升为T1级别。过去市场更关注EML芯片、DSP芯片和200G TIA等有源器件瓶颈,但随着1.6T放量,PCB尤其是mSAP环节的短缺开始直接影响产品交付和价格。

不过,需要区分短期卡点和长期卡点。PCB/mSAP的紧张状态预计会持续一年多,到2027年9月左右新产能才可能有效释放。但从远期看,EML、DSP和200G TIA仍然是更长期的产业链瓶颈。

PCB/mSAP的短缺来自两方面:一是高端光模块必须采用更精细、更低损耗的线路工艺;二是mSAP关键设备交付周期长,尤其是压机和电镀设备,设备到厂后还要经过工艺调试、良率爬坡和客户认证。

因此,mSAP不是简单扩厂就能解决的问题。即使资本开支到位,也需要长期工艺积累,生产稳定性和良率才是决定有效产能的核心。

05|mSAP与HDI的分界线在35微米,1.6T必须使用mSAP

从线宽适用范围看,HDI工艺适合35至90微米,而mSAP工艺的技术起点就是35微米以下,甚至可以下探至10微米。35微米既是HDI的技术极限,也是mSAP的技术起点。

线宽越小,PCB单位面积中能够容纳的线路越密集,适合高频高速信号传输和高密度布局。但线宽缩小会显著提高制造难度,传统HDI在35微米以下良率会明显下降。

在35微米以下的场景中,mSAP产品良率比HDI高出8至10个百分点。对1.6T光模块这类高单价、高性能产品来说,良率和信号完整性比单纯工艺成本更重要,因此必须采用mSAP。

800G光模块既可以采用HDI,也可以采用mSAP,但行业内通常优先选择mSAP。到了1.6T、3.2T、NPO等更高阶产品,mSAP会从优选方案变成刚需方案。

06|减成法形成梯形导线,mSAP形成矩形导线,信号损失差异明显

传统PCB多采用减成法工艺:先在基板上铺满铜箔,再通过显影、蚀刻等流程,把不需要的铜去掉,留下需要的电路导线。这种工艺成熟、成本较低,但在高频高速场景下存在明显问题。

化学蚀刻时,蚀刻液不仅向下蚀刻,还会向左右两侧横向蚀刻,叠加重力影响,最终导线截面会呈现上宽下窄的梯形。梯形截面会造成更大的信号损失,无法满足高端光模块对高速信号传输的要求。

mSAP采用半加成法工艺,不是先铺满铜再蚀刻,而是通过化学沉铜、图形电镀等步骤,把需要的铜线路逐步添加到基板上。最终形成的导线截面更接近垂直矩形,线宽更可控,信号损失更小。

这正是mSAP在AI光模块PCB中的核心价值。它不是一个概念性工艺,而是解决高频高速信号完整性的关键制造方法。

07|mSAP工艺流程:从超薄铜箔到图形电镀,再到闪蚀成形

07段落配图

完整的mSAP流程可以拆成几个关键步骤。第一步是备料,使用高品质超薄铜箔,例如三井等头部企业供应的超薄铜箔。随后进行钻孔、去污处理,清除孔壁和基板表面的残渣杂质。

第二步是化学沉铜,在基板表面形成一层很薄的化学铜种子层。种子层的作用是为后续电镀提供导电基体,因为PCB基板本身是绝缘介质,如果没有导电层,就无法进行电镀。

第三步是贴干膜、曝光和显影。干膜类似半导体制造中的光刻胶,通过LDI激光直接成像,把需要形成铜线路的位置打开,露出下方的化学铜种子层。

第四步是图形电镀,在开口区域通过电镀加厚铜层,形成最终电路导线。之后脱膜,去除剩余干膜;最后通过闪蚀快速剥除底部基础铜箔和种子层,只留下相互独立的铜线路。原文中包含的mSAP流程图已保留在本节。

08|化学铜只能做种子层,不能直接作为最终导线

在mSAP工艺中,化学沉铜形成的种子层非常关键,但它不能直接作为最终电路导线使用。原因在于化学铜和电镀形成的电解铜,在致密性、导电性、可靠性和机械强度上存在明显差异。

化学铜通常更脆,内部容易存在孔洞等缺陷,长期可靠性不如电解铜。因此,它只能作为导电基体,为后续电镀提供基础,不能替代图形电镀形成的高质量铜线路。

同时,种子层必须足够薄。后续闪蚀时,需要快速剥除种子层和底部基础铜箔,种子层越薄,闪蚀速度越快,对已经形成的线路损伤越小。

如果试图通过化学沉铜直接做出厚铜层,再用减成法蚀刻,那就重新回到了传统减成法路线,仍会形成梯形截面,失去mSAP的核心优势。

09|4+8+4结构可以采用HDI与mSAP混合工艺

1.6T光模块常见的4+8+4结构,本质上可以采用混合工艺。中间8层核心板采用HDI工艺,外部两侧各4层线路层采用mSAP工艺。

这种设计不是简单叠层,而是在成本、良率和高速信号要求之间做平衡。中间核心板更强调层间连接和结构稳定,HDI工艺能够满足要求;外部线路层直接承载高频高速信号,对线宽、线形和信号损失要求更高,因此采用mSAP。

混合工艺的优势在于既能控制成本,又能满足1.6T光模块对外层高速线路的精密要求。随着3.2T、NPO等产品推进,未来纯mSAP方案占比可能继续提升。

这种4+8+4结构也是理解1.6T PCB成本高于800G的重要基础:板材等级提高、层数增加、外层线路更精密,三者共同推高成本。

10|mSAP与多层PCB结构结合,推动AI硬件PCB价值量提升

10段落配图

AI硬件对PCB的要求正在快速提升。过去mSAP主要少量用于高端苹果手机,整体市场空间有限,因此行业并没有大规模扩产动力。但1.6T光模块落地后,mSAP成为刚需产品,出现了全新增量市场。

谷歌生态更是将mSAP定为硬件配套硬性标准。采用Co-op的硬件必须搭载mSAP;Rubin Ultra采用8+36+8叠层结构,两侧各8层线路均为mSAP。后续3.2T、NPO相关硬件普及后,全产业链对mSAP的需求还会继续扩张。

AI服务器中,PCB价值量也在快速提升。Vera Rubin方案PCB价值约300万元,其中正交中板贡献显著;Ultra Rubin若采用正交背板,PCB价值预计不低于700万元。与之相比,不含正交中板或背板的GB300单柜PCB价值不到80万元。

原文中的多层mSAP结构图已保留在本节,用于说明线路层、种子层、介质层、芯板、盲孔和叠孔之间的结构关系。

11|mSAP价格持续上行,光模块专用品类与汽车电子价差巨大

2026年mSAP价格持续上行。年初mSAP均价约4000元/平方米,截至6月报价已经升至5500至6000元/平方米。这个均价还不能充分反映不同应用场景之间的巨大价差。

汽车电子配套mSAP单价仅三四千元/平方米,而1.6T光模块专用mSAP单价达到36000至38000元/平方米,约为汽车电子品类的十倍。十几层光模块mSAP报价已经追平早年GB200配套二十多层高端HDI板价格。

价格差异的根源在于工艺复杂度、良率、材料等级和客户性能要求完全不同。光模块对高速信号损失、线宽一致性、层间可靠性要求更高,不能用消费电子或汽车电子的价格体系简单类比。

未来3.2T、NPO、Rubin Ultra等硬件进一步提升线路密度和叠层复杂度,mSAP价格仍有继续上行基础。

12|mSAP短缺预计持续到2027年9月,设备交付周期是根本约束

mSAP产能紧张的根本原因,是关键设备交付周期非常长,尤其是压机和电镀设备。其中电镀设备交付周期长达15至18个月。大部分厂商在2026年2月至3月才开始下单,按照交付周期推算,新产能要到2027年9月才可能有效释放。

即使设备到位,也不代表马上形成有效产能。mSAP工艺门槛高,需要长期工艺积累,涉及线路精度、过孔可靠性、电镀均匀性、闪蚀控制和多层压合稳定性。新入局厂商可能面临良率不达标和产能爬坡慢的问题。

当前鹏鼎三家工厂2026年7月底合计可实现40万平方米mSAP产能,11月可提升到50万平方米。目前产能约28万平方米,实际产出21至22万平方米,其中光模块相关产出约9至10万平方米。

随着PCB层数增加,产能会被进一步稀释。每增加一层,都需要重复相关工艺,产能预计下降约15%。因此,不能只看名义平方米产能,还要看产品层数、良率和客户认证。

13|头部厂商扩产规模庞大,但有效产能集中在少数企业

行业内具备光模块配套mSAP生产能力的企业并不多,主要包括鹏鼎、沪电、深南、胜宏、兴森、景旺等少数厂商。它们既掌握工艺能力,也具备客户认证基础,因此成为本轮景气的主要受益者。

全行业2026年现有mSAP产能约140万平方米,远期整体产能将扩张至400至450万平方米,新增产能约280至300万平方米。深南广州预计新增60万平方米,胜宏规划百万平方米但实际可能落地60至80万平方米,景旺新增40万平方米,沪电新增60万平方米。

但扩产是重资产投入。每10万平方米mSAP产能对应投入超过10亿元人民币,300万平方米新增产能意味着超过300亿元资本开支。只有头部企业有能力承担,中小厂商很难持续投入。

更重要的是,产能规划不等于有效产能。高端PCB需要长期工艺积累,新厂商即使有设备,也要面对良率、稳定性、客户导入和批量交付风险。

14|鹏鼎、兴森、深南、景旺等厂商客户和产能各有差异

14段落配图

鹏鼎在光模块PCB领域市场份额约15%至20%。当前月产能约1.1KK,下游订单持续追加,mSAP产能也在快速提升。其优势在于既有成熟mSAP工艺基础,又具备大规模产线转换能力。

兴森整体产能体量不算大,但工艺技术实力突出。下半年将批量给Coherent交付mSAP产品;此前旭创已两次下达数亿规模订单,但受产能约束无法快速交付。

深南客户结构较均衡,新易盛、旭创订单各占一半份额。景旺在中板出货方面体量领先,沪电也是中板核心供货厂商之一。方正相关产能规模偏小,产出优先供给新易盛。

这些差异说明,mSAP不是简单的行业总量逻辑,而是客户结构、良率、工艺能力和产能释放节奏共同决定企业受益程度。

15|CCL、超薄铜箔、载体铜箔和高端玻纤布共同制约供给

mSAP必须使用CCL覆铜板,同时使用的铜箔与普通PCB铜箔有显著差异。mSAP主要使用1/4盎司超薄铜箔和载体铜箔,两类铜箔的定价方式和价格都与普通铜箔差别很大。

1/4盎司超薄铜箔价格主要取决于国际铜价加加工费,目前价格处于较高水平;载体铜箔则不直接参考国际铜价,而是按吨定价,价格稳定性更高,但本身远高于普通铜箔。

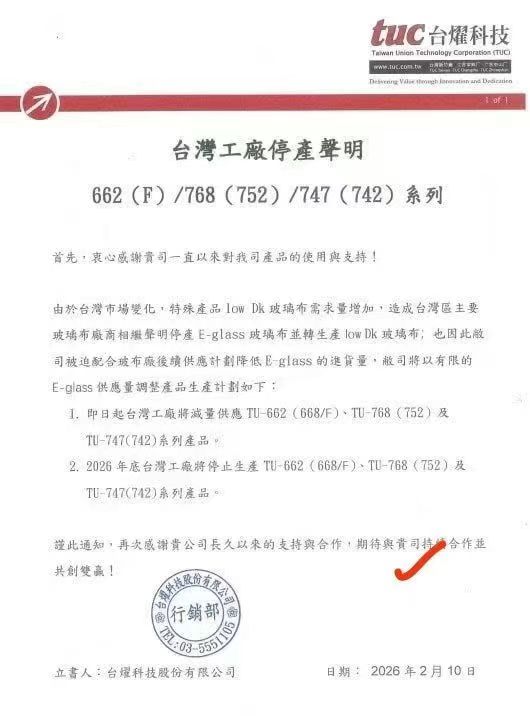

CCL覆铜板的生产流程包括玻纤布浸润树脂胶水、铺铜箔、高温高压压合等步骤。目前行业最紧缺的是高端玻纤布等核心原材料,相关供应缺口仍然很大。

这也是1.6T光模块PCB价格持续上行的重要原因。PCB企业可以向光模块客户部分顺价,但无法把每一次上游涨价都完全、即时、平滑地传导出去,因此利润弹性仍取决于客户结构和价格谈判能力。

16|PTFE短期不会带来明显增量,乐观预期缺乏落地支撑

如果Kyber最终被取消,交换板、中板等相关产品可能在2027年切换至M9、M10等级的PTFE材料方案。但PTFE材料当前量产工艺难题尚未攻克,仍处于持续研发阶段。

市场中关于PTFE的乐观研报较多,但很多判断缺少产业落地支撑。材料体系升级不是简单替换板材,还涉及压合、钻孔、线路、可靠性、热稳定性和客户验证。

因此,PTFE短期不会带来明显增量,也不应直接替代mSAP作为近期业绩主线。它更适合放在2027年之后的高端PCB材料演进中观察。

对投资和产业判断而言,当前更确定的是mSAP产能紧张和1.6T光模块PCB涨价,而不是PTFE短期放量。

17|正交背板价值量极高,但落地概率和节奏仍有不确定性

正交背板和正交中板是AI服务器PCB价值量快速提升的重要来源。Vera Rubin方案PCB价值约300万元,Ultra Rubin若采用正交背板,PCB价值预计不低于700万元。这个增量并非主要来自OAM和Switch board,而是来自正交中板或背板。

具体到Vera Rubin方案,OAM单片价值约1580美元,两片合计3160美元,加上Switch board约420美元,总计3580美元;但整个PCB部分价值接近300万元,显示正交中板才是核心价值贡献。

不过,正交背板能否大规模商用尚无最终结论。当前所有厂商均处于第三阶段测试,下个月可能会有阶段性认证结论,但量产工艺门槛极高,落地概率仍在下降。

因此,正交背板是高价值方向,但不能把远期价值直接当成确定订单。它和mSAP主线不同,后者已经在1.6T光模块中形成现实需求。

18|硬件迭代会继续推高mSAP复杂度和需求边界

未来mSAP价格和需求继续上行,主要来自三方面。第一,硬件迭代持续拉高工艺复杂度。1.6T、3.2T、NPO相关产品持续落地,线路线宽可能从25微米缩小至12微米,量产难度上升,良率下降。

第二,光模块传输速率迭代倒逼PCB工艺升级。后续新品可能全面采用纯mSAP工艺,逐步淘汰HDI+mSAP混合方案;PCB叠层数量也会持续上升,Rubin Ultra相关方案甚至涉及52层PCB结构。

第三,高价值新品如果落地,会显著拉高行业均价。例如正交背板若内含多层mSAP工艺,单片报价可能达到极高水平,折算单平米价值远超普通PCB。

即使暂不考虑正交背板,光模块、NPO、3.2T、服务器板卡等需求扩张,也足以支撑mSAP从小众工艺变成AI硬件基础工艺。

19|光模块PCB涨价对模块厂边际不利,但影响有限

PCB价格上涨对光模块厂商来说,当然是边际利空。光模块厂商不一定能把上游PCB、CCL、铜箔、玻纤布等所有成本上涨完全传导给终端客户,因此短期毛利率会受到一定压力。

但需要看到,PCB在光模块总成本中占比并不是最高,价格上涨对模块厂整体利润的影响有限。相比之下,PCB厂和CCL上游更能直接受益于价格上行和供需紧张。

这也是为什么在上游原材料持续涨价阶段,产业链上游表现可能优于下游。CCL环节景气度高于PCB,PCB环节又好于部分被动承压的光模块封装环节。

不过,对掌握mSAP产能和客户资源的PCB头部企业来说,本轮景气不是简单材料涨价,而是技术升级、产能短缺和应用边界扩张共同驱动。

20|产业判断:mSAP从苹果小众工艺变成AI光模块刚需

20段落配图

mSAP最大的变化,是从过去高端苹果手机中的小众工艺,变成AI光模块和高端AI硬件PCB的刚需工艺。1.6T光模块已经证明了这一点,后续3.2T、NPO、Rubin Ultra等产品会继续拓宽应用边界。

短期看,mSAP短缺预计持续到2027年9月,1.6T光模块PCB价格仍有上行可能。中期看,头部PCB厂扩产将逐步释放,但有效产能仍受设备交付、良率爬坡和客户认证约束。长期看,mSAP会成为AI硬件PCB价值量提升的核心工艺之一。

产业链受益顺序也需要分层看。上游CCL、超薄铜箔、高端玻纤布受供需影响明显;中游掌握mSAP产能的鹏鼎、深南、沪电、胜宏、兴森、景旺等企业受益于产能和客户;下游光模块厂则会承受部分成本压力。

真正重要的结论是:不要把mSAP当成普通PCB工艺看待。它是高速信号时代PCB从低成本制造向高精密半导体式工艺演进的代表,决定了高端AI硬件能否稳定实现更高带宽、更低损耗和更高良率。

OCS光交换技术再解析:多路线参数、成本边界与AI数据中心适配逻辑

OCS光交换技术的讨论正在从“概念普及”进入“参数对比和场景匹配”阶段。液晶、MEMS、压电陶瓷、硅光波导四条路线各有优劣,不能简单用某一个指标判断胜负。

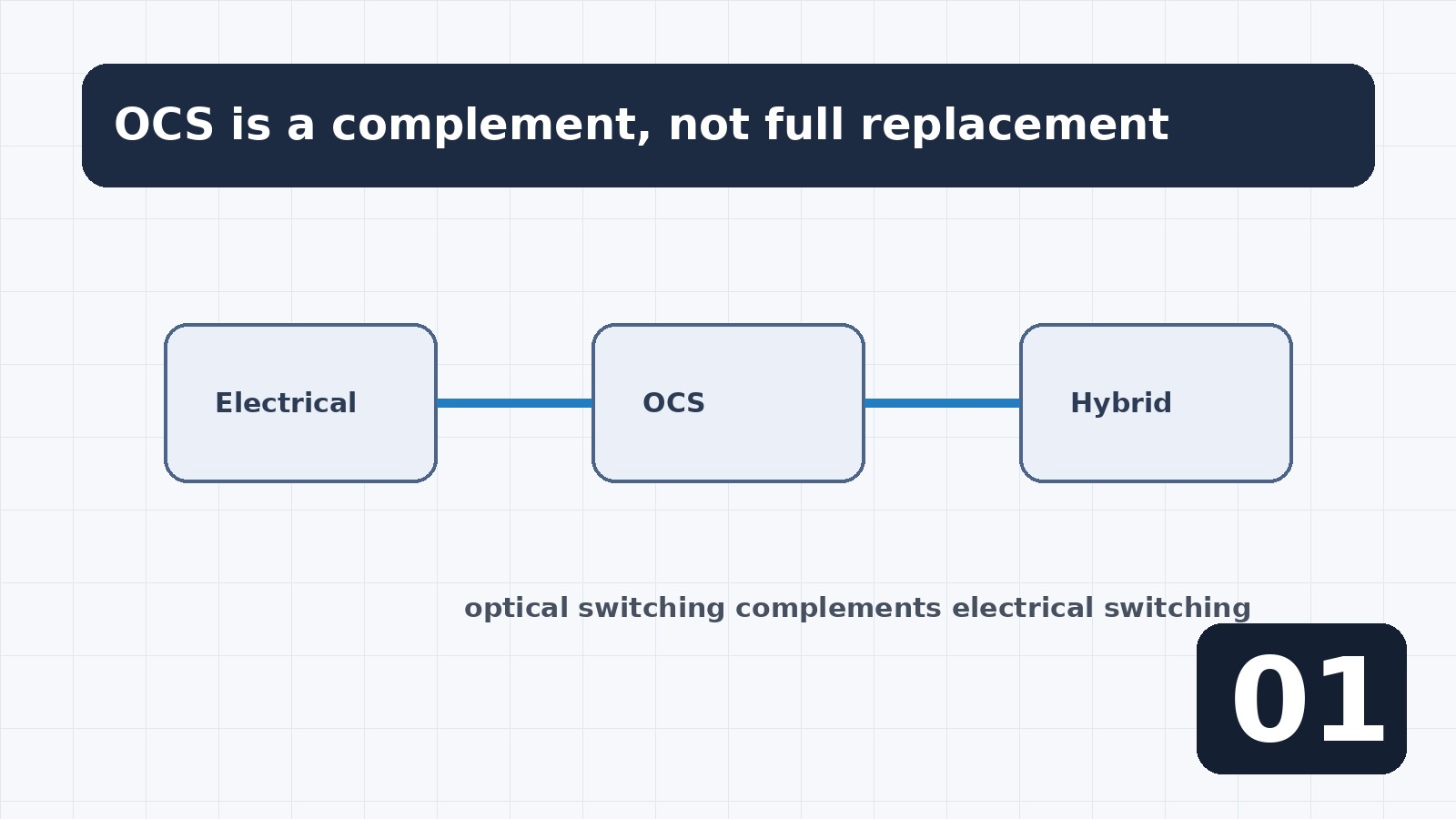

从产业角度看,OCS的核心价值不是取代所有电交换机,而是在高带宽、稳定流量、可预测拓扑中降低功耗、降低成本并提升网络效率。它和CPO、NPO、电交换机会共同构成未来AI数据中心的光电融合网络。

当前最成熟的路线仍是MEMS,长期潜力最大的是硅光波导。国内厂商既有整机设计机会,也有SOA、光学元器件、代工组装等环节机会,但最终能否兑现,还要看客户测试、成本下降和工程化交付。

01|OCS主流技术路线:液晶、MEMS、压电陶瓷与硅光波导

01段落配图

当前OCS主要有液晶方案、MEMS方案、压电陶瓷方案和硅光波导方案。四条路线的核心差异,集中在切换速度、插损、端口规模、成本、寿命和量产成熟度。

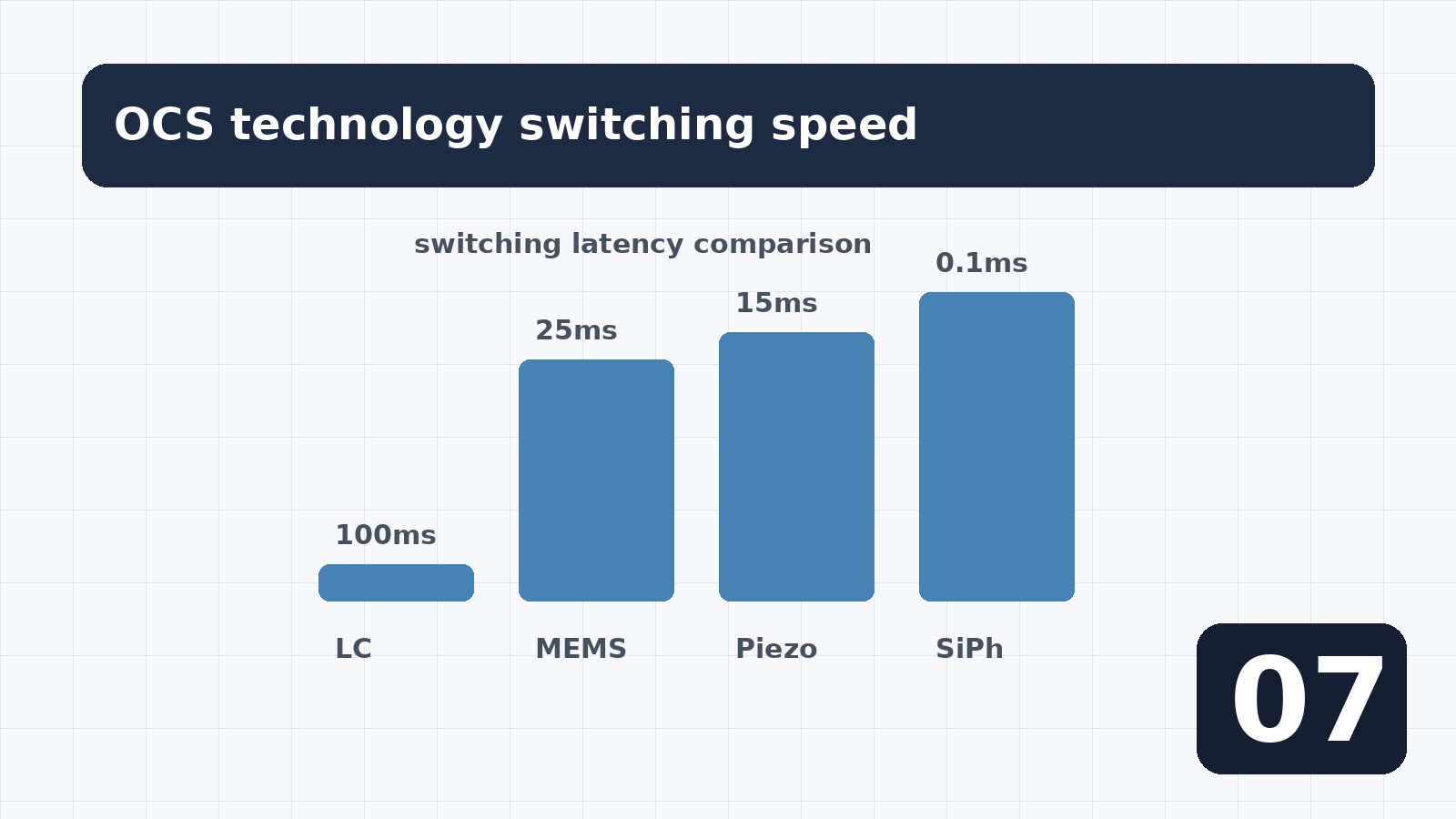

液晶方案切换速度最慢,约100毫秒;MEMS约25毫秒;压电陶瓷约15毫秒;硅光波导最快,可达到0.1毫秒。切换速度越快,理论上越能覆盖高频调度场景,但这并不代表最快路线当前就最适合量产。

02|MEMS当前最成熟,硅光波导是长期潜力路线

MEMS是当前商业化程度最高的OCS方案,端口规模和量产稳定性更好,已经可以做到300端口规格,Lumentum等厂商还在开发500端口以上产品。

硅光波导长期潜力最大,因为切换速度快,未来成本下降空间也更大。但它当前仍受插损、串扰、端口规模和生产成本限制,大规模商业化还需要时间。

03|硅光波导短板在插损和端口数,SOA成为关键补偿器件

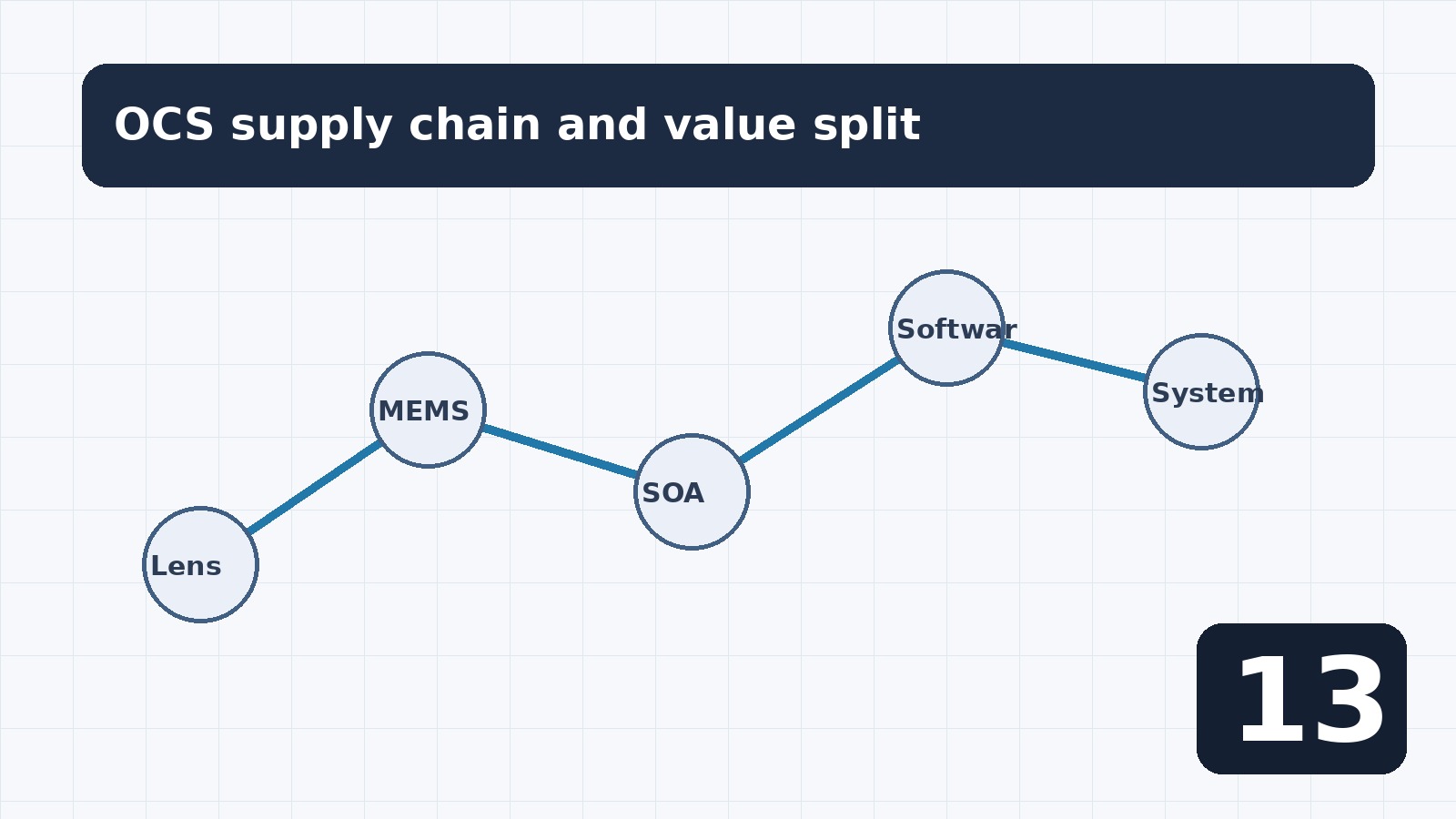

硅光波导方案的核心瓶颈,是插损偏高和通道串扰。为了弥补光路损耗,需要引入SOA半导体光放大器。材料中给出的价值拆分是:硅光芯片约占30%,SOA光放大芯片约占40%,软件约占15%到20%。

德科立在SOA芯片和硅光波导补偿方案上具备先发优势,但这不是无法复刻的绝对垄断。未来随着OCS市场扩大,会有更多厂商进入SOA和硅光波导相关环节。

04|端口规模决定网络扁平化,大端口OCS不是小端口简单叠加

大端口OCS的价值,不只是单台设备价格更优,而是能够在相同网络层级下支持更大规模AI集群,减少网络层数,降低延迟和复杂度。

如果使用64端口设备,理论上两层网络可支持约4000张卡;128端口设备可支撑约16000张卡。若集群规模超过阈值,小端口设备需要搭建三层网络,光模块用量和交换机数量会显著上升。

05|64端口价格对比:MEMS性价比更强,硅光波导仍偏贵

05段落配图

如果统一以64端口、1.6T速率规格对比,电交换机市场价格大约5万美元;MEMS方案OCS约3万美元;硅光波导方案约5万到6万美元。

以MEMS为基准,液晶方案价格低约10%,压电陶瓷方案贵约15%。当前硅光波导大多仍处于样品阶段,价格偏高,性价比优势尚未充分体现。

06|OCS对传输速率透明,速率越高技术优势越明显

OCS只负责光路切换,不解析具体数据协议,也不受传输速率约束。随着800G向1.6T、3.2T演进,电交换机在功耗和成本上的压力会加大,OCS的相对优势会更明显。

这也是为什么当前OCS性价比还没有完全体现,但行业仍然认为其未来价值会持续上升。高速率时代,物理层光路转发的效率优势会被放大。

07|液晶和压电陶瓷不会消失,会作为场景补充长期存在

液晶方案虽然切换速度最慢,但没有运动部件,具备可靠性高、寿命长、驱动电压低等优点。它不适合高频切换场景,但可以应用在北向核心组网等稳定流量场景。

压电陶瓷方案的核心优势是插损极低,是所有方案中插损最低的路线。MEMS性能最均衡,硅光波导速度最快。不同方案会长期共存,而不是单一技术吃掉全部市场。

08|OCS采购核心指标:成本、端口规模和切换时间

云厂商评估OCS时,没有统一单一标准,但成本、端口规模和切换时间是最核心的三个指标。端口规模决定网络架构能否扁平化,切换时间决定设备能否适配具体业务流量。

插损、驱动电压、寿命也很重要。产品早期落地阶段,首先要保证性能可用;进入后续迭代后,寿命、成本和运维效率的重要性会逐步提升。

09|Scale up与scale out都能用OCS,但技术指标要求不同

09段落配图

OCS可以适配scale up和scale out两类架构,但两类场景的技术需求不同。scale up主要是单机柜或节点内部多计算卡互联,核心要求是超低时延。

scale out用于跨机柜、跨集群互联,更依赖大端口规模和网络扁平化能力。行业通常不会用同一套OCS方案同时覆盖所有场景,不同场景会选择不同技术路线。

10|OCS与CPO没有强绑定,但未来大概率搭配使用

OCS和CPO之间不存在技术上的必然绑定关系。OCS更适合北向、集中化、流量稳定的核心枢纽场景;CPO更适合南向、底层交换和高带宽近距离互联场景。

行业之所以常把二者联系在一起,是因为未来光电融合网络可能采用“南向CPO、北向OCS”的组合方案,以此构建低功耗、高效率的全光互联网络。

11|网络拓扑重排是OCS的重要应用能力

在传统胖树架构中,下层机柜之间通信往往需要先向上传输到核心交换机,再向下传输到目标机柜。谷歌的3D Torus拓扑则不同,每张AI加速卡都有六个方向的连接通道。

当路径拥堵或中断时,OCS可以像切换铁轨一样调整数据传输路径,这就是网络拓扑重排。在3D Torus、蜻蜓架构等网络中,OCS都可以承担动态调整链路的角色。

12|国内算力环境复杂,OCS的协议无关性有独特价值

OCS光交换机只负责光路信号转发,不解析内部算力数据,也不区分后端算力芯片型号,因此能够兼容不同传输速率、通信协议和异构算力硬件。

这对国内算力环境尤其重要。国内硬件型号繁杂,接口协议互不兼容,如果全部依靠电交换机组网,会加剧生态碎片化;OCS的协议无关性,反而可以作为通用光路底座。

13|国内OCS产业链:整机设计与代工元器件两类企业并行

13段落配图

国内OCS厂商主要分为两类:一类是核心元器件和整机代工企业,另一类是整机设计企业。华为、光迅、旭创等属于整机设计核心厂商,旭创也在多条OCS路线中深度布局。

海外厂商也在寻找国内代工资源。OCS组装依赖精密光路耦合和人工调试,国内在精密制造和批量交付方面具备优势,具备承接整机代工和元器件供应的产业基础。

14|Lumentum和Coherent仍是MEMS路线核心供货主体

Lumentum和Coherent仍是OCS市场重要供应商。材料中提到,Lumentum 2026年预计交付4000至5000台OCS设备,Coherent同期交付1000至2000台。

到2027年,两家出货量都会提升。Lumentum有望交付约1万台,Coherent约4000台。整体看,MEMS路线相关厂商仍是当前OCS市场核心供货主体。

15|SOA成本是硅光波导商业化的主要压力

集成SOA半导体光放大器的硅光OCS方案,短期最大问题是器件成本高。材料中提到,量产初期单通道SOA成本可达1000美元,32收32发模块成本可能达到3.2万美元。

这意味着在整机售价仅5万至6万美元的情况下,SOA会占据很高成本比例。长期看,SOA价格会随规模化下降,但当前价格说明硅光波导配套技术尚处早期。

16|光模块涨价传闻不宜过度交易,物料涨价会吞噬利润

周末市场传闻光模块涨价20%到30%,材料认为这一说法不符合行业实际。对光模块行业来说,能够不降价或少降价,已经是不错表现。

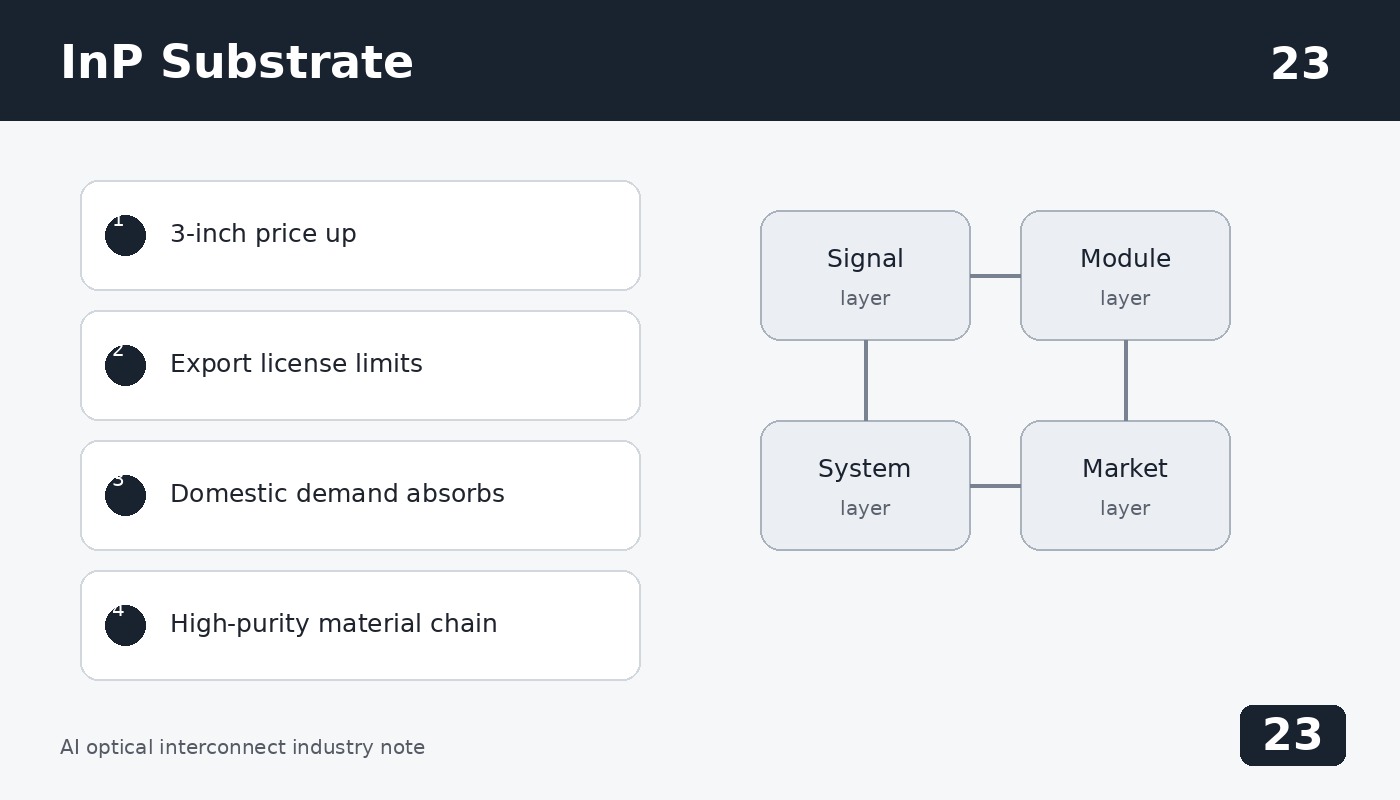

即便出现5%到10%的阶段性涨价,也要看到上游物料同步涨价。例如3英寸磷化铟衬底价格上涨明显,光模块厂商涨价后新增收入大多要覆盖物料成本,并不一定转化为利润。

17|OCS市场未来会高度集中,头部客户决定供应商格局

未来OCS市场竞争格局大概率趋于高度集中。OCS下游客户数量有限,国内主要是百度、阿里、腾讯、华为等头部客户,客户数量少,供应商选择也会集中。

成熟电交换机市场已经证明这一点,前五大厂商占据全球超过80%份额。OCS也会遵循二八定律,绝大多数市场份额集中在少数头部厂商。

18|谷歌TPU单token成本优势来自硬件成本、架构和互联体系

谷歌TPU推理单token成本相比英伟达GPU低五成,核心原因包括硬件采购成本、单位算力分摊成本、芯片架构和互联体系。最关键的是英伟达GPU超高毛利率,而谷歌TPU内部自用,不承担品牌销售毛利。

谷歌TPU针对自有模型训练和推理负载做极致精简,减少冗余通用计算单元;同时依托OCS和ICI互联体系降低组网成本,进一步压低单位token成本。

19|NVLink和NVL72需要区分,跨机柜仍依赖以太网或IB

NVLink是英伟达节点内部专用高速传输协议,服务于机柜内部卡间互联。NVL72则是单机柜72张算力卡的系统规格,全部依靠NVLink完成卡间点对点互联。

不同机柜、不同算力节点之间的跨域互联,英伟达集群通常采用以太网或IB。2024至2025年,低丢包以太网快速追赶IB,英伟达也开始大规模采购博通Spectrum以太网交换机。

20|产业判断:OCS方向明确,但落地节奏取决于场景、软件和成本

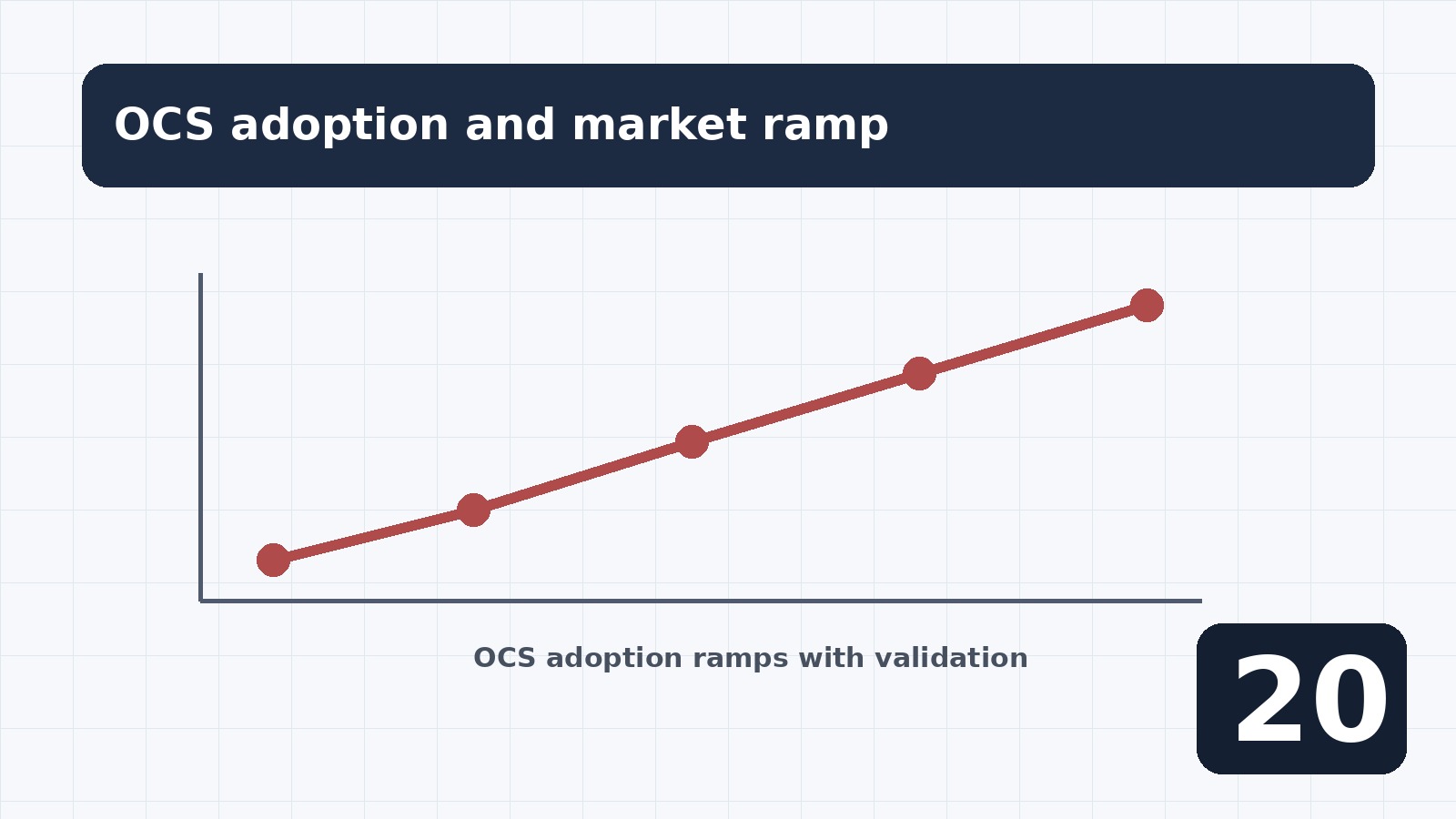

20段落配图

OCS是AI数据中心长期确定方向,但商业化节奏不会线性爆发。它能否落地,取决于具体流量场景、调度软件、端口规模、切换时间、插损、成本和客户验证。

短期看,MEMS仍是主线;中期看,硅光波导会在推理和低延迟场景中寻找突破;长期看,OCS会与CPO、NPO、电交换机共同构成光电融合网络。真正决定产业空间的,不是单一技术标签,而是场景适配和工程化落地。
